Varför spiralformade växelmotorer är det föredragna valet
Heliska växelmotorer erbjuder överlägsen effektivitet, tystare drift och högre lastkapacitet jämfört med alternativ för snäckväxel eller snäckväxel. Deras vinklade tanddesign möjliggör gradvis ingrepp, vilket fördelar kraften jämnare och minskar mekanisk belastning. För industrier som kräver pålitlig, kontinuerlig kraftöverföring – från transportörsystem till blandningsutrustning – överträffar spiralformade växelmotorer konsekvent både vad gäller hållbarhet och energieffektivitet.
Rent praktiskt kan en spiralformad växelmotor uppnå transmissionseffektivitet på upp till 98 % per växelsteg , vilket gör det till ett av de mest energieffektiva alternativen som finns inom industriell drivteknik.
Viktiga fördelar med spiralformade växelmotorer
1. Hög överföringseffektivitet
Den spiralformade tandgeometrin gör att flera tänder kan gripa in samtidigt, vilket fördelar belastningen över en större kontaktyta. Detta resulterar i effektivitetsklasser vanligtvis mellan 95 % och 98 % per etapp, vilket minskar energisvinnet och sänker driftskostnaderna på lång sikt. För anläggningar som kör växelmotorer 24/7, översätts denna effektivitetsvinst direkt i mätbara besparingar på elräkningar.
2. Jämn och tyst drift
Till skillnad från cylindriska kugghjul som griper i tänderna abrupt, griper spiralformade kugghjul gradvis in längs tandytan. Detta gradvisa ingrepp eliminerar stötbelastning och reducerar avsevärt vibrationer och buller. Ljudnivåerna är vanligtvis 10–15 dB lägre än jämförbara cylindriska kugghjulsarrangemang, vilket är avgörande vid livsmedelsförädling, läkemedelstillverkning och andra miljöer som är känsliga för buller och vibrationer.
3. Hög bärförmåga
Den överlappande tandkontakten som är inneboende hos spiralformade kugghjul innebär att lasten delas över flera tänder hela tiden. Detta tillåter spiralformade växelmotorer att hantera vridmoment som sträcker sig från några Nm upp till tiotusentals Nm , vilket gör dem lämpliga för tunga applikationer som materialhantering, extruders och industriella blandare.
4. Kompakt och modulär design
Moderna spiralformade växelmotorer är konstruerade för ett kompakt fotavtryck. Deras modulära konstruktion tillåter ingenjörer att kombinera olika motorvärden och utväxlingsförhållanden för att möta specifika applikationskrav utan att designa en anpassad drivlina. Denna mångsidighet minskar installationstiden och förenklar underhållsplaneringen .
5. Lång livslängd och lågt underhåll
Den minskade stötbelastningen och jämna kraftfördelningen i spiralformade växlar resulterar i mindre slitage på kuggar och lager. Med korrekt smörjning uppnås vanligtvis spiralformade växelmotorer livslängder som överstiger 20 000 drifttimmar under klassade förhållanden, vilket minimerar oplanerade driftstopp och underhållskostnader.
Helix vs. andra växelmotortyper: En direkt jämförelse
Att förstå hur spiralformade växelmotorer kan jämföras med andra vanliga typer hjälper till att klargöra varför de är så brett specificerade i industriella applikationer.
| Funktion | Helical växelmotor | Spur växelmotor | Snäckväxelmotor |
|---|---|---|---|
| Effektivitet per steg | 95–98 % | 92–96 % | 50–90 % |
| Ljudnivå | Låg | Medium–Hög | Låg–Medium |
| Lastkapacitet | Hög | Medium | Medium |
| Vridmomentområde | Bred | Måttlig | Måttlig |
| Typiska applikationer | Transportörer, blandare, kompressorer | Lätta maskiner, skrivare | Hissar, grindar, långsamma transportörer |
| Underhållsintervall | Lång | Medium | Kortare (värme/slitage) |
Data visar tydligt att spiralformade växelmotorer har den bästa balansen mellan effektivitet, bullerkontroll och belastningskapacitet för de flesta industriella användningsfall.

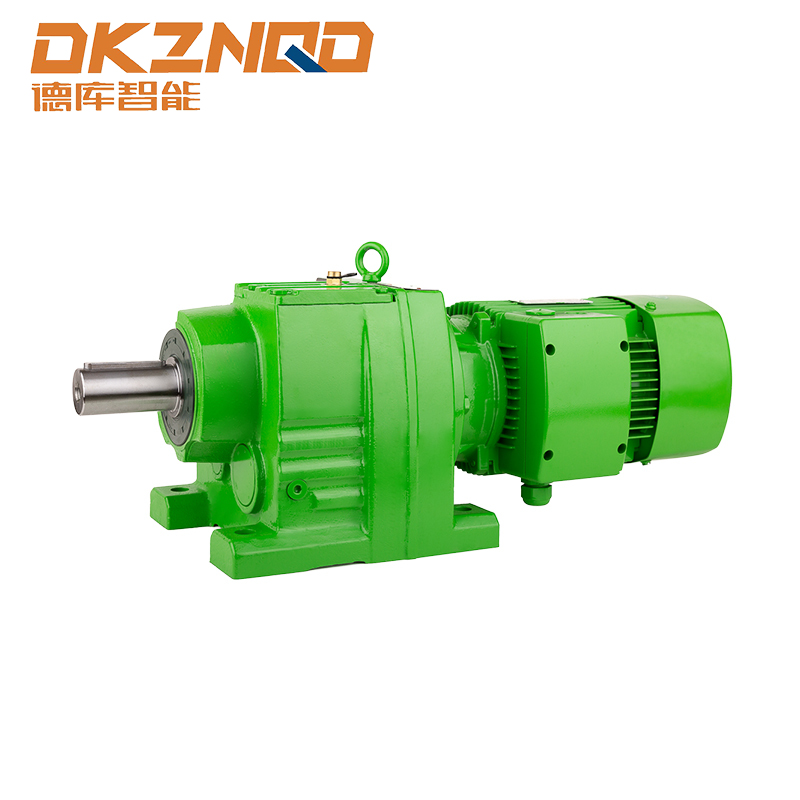

R-serien spiralväxelmotor: Ett representativt exempel
Den R-serien spiralväxelmotor är en allmänt använd inline spiralformad växelmotorkonfiguration som exemplifierar fördelarna som beskrivs ovan. Dess koaxialaxelarrangemang gör det enkelt att integrera i befintliga maskinlayouter utan att kräva komplexa kopplingsadaptrar.
De viktigaste egenskaperna hos R-seriens design inkluderar:
- Utväxlingar vanligtvis från 1,3:1 till över 289:1 , som erbjuder bred flexibilitet för hastighetsreducering
- Kuggslipning med hög precision för minskat ljud och förlängd växellivslängd
- Modulära monteringsalternativ inklusive fotfäste, flänsfäste och varianter av axelfäste
- Kompatibel med standard IEC och NEMA motorramar för enkel motorparning eller utbyte
- Förseglat hölje som lämpar sig för dammiga miljöer
Denna kombination av flexibilitet och robust prestanda gör R-serien till en god lösning inom branscher som logistik, mat och dryck, förpackningar och materialhantering.
Typiska tillämpningsscenarier
Spiralformade växelmotorer finns i ett brett spektrum av industriella tillämpningar på grund av deras anpassningsförmåga och prestandakonsistens:
- Band- och kedjetransportörer — jämn vridmomentleverans förhindrar bandglidning och minskar slitaget på transportörens komponenter
- Omrörare och blandare — Högt vridmoment vid låg hastighet hanterar trögflytande material utan överhettning
- Kompressorer och fläktar — Hög effektivitet minskar energiförbrukningen i kontinuerliga arbetscykler
- Förpackningsmaskiner — tyst drift och exakt hastighetskontroll uppfyller kraven på hygien och noggrannhet
- Pumpdrifter — tillförlitlig axelutgång klarar variabla flödeskrav
- Kran- och lyftsystem — hög lastkapacitet med mjuk acceleration och retardation
Faktorer att tänka på när du väljer en spiralformad växelmotor
Att välja rätt spiralformad växelmotor kräver utvärdering av flera nyckelparametrar för att säkerställa tillförlitlig, långsiktig prestanda:
- Erforderligt utgående vridmoment och hastighet — definiera utväxlingsförhållandet och motoreffekten som behövs
- Arbetscykel — kontinuerlig drift kräver andra värmevärden än intermittent drift
- Servicefaktor — applikationer med stötbelastning eller frekventa starter kräver en högre servicefaktor
- Monteringskonfiguration — axelorientering, fot- eller flänsmontering och tillgängligt installationsutrymme
- Miljöförhållanden — IP-klassificering för damm- och fuktskydd, temperaturområde och kemikalieexponering
- Smörjtyp — syntetiska smörjmedel förlänger bytesintervallen och stödjer bredare temperaturintervall
Att få dessa parametrar rätt i specifikationsstadiet förhindrar förtida fel och undviker kostsamma efterinstallationer senare.
FAQ
F1: Vilken är den största fördelen med spiralformade växlar jämfört med cylindriska växlar?
Spiralformade kugghjul griper in gradvis snarare än alla på en gång, vilket minskar buller, vibrationer och stötbelastning. Detta resulterar i mjukare drift och högre lastkapacitet för samma växellådsstorlek.
F2: Hur effektiv är en spiralformad växelmotor?
En enstegs spiralformad växelmotor uppnår vanligtvis 95–98 % överföringseffektivitet . Flerstegsenheter är något lägre men ändå betydligt effektivare än snäckväxelalternativ.
F3: Vad betyder beteckningen "R Series"?
Den R Series refers to an inline (coaxial) helical gearmotor configuration where the input and output shafts are on the same axis. It is a widely standardized design suitable for a broad range of industrial applications.
F4: Kan spiralformade växelmotorer användas i livsmedelsbearbetningsmiljöer?
Ja. Modeller med lämpliga IP-klassificeringar och smörjmedel av livsmedelskvalitet är speciellt utformade för livsmedelsbearbetning, drycker och farmaceutiska miljöer där hygien och tvättbeständighet är avgörande.
F5: Hur ofta behöver en spiralformad växelmotor underhålls?
Under normala förhållanden är den huvudsakliga underhållsuppgiften inspektion och byte av smörjmedel - vanligtvis varje 10 000–20 000 drifttimmar beroende på smörjmedelstyp och driftstemperatur. Syntetiska smörjmedel tillåter längre intervaller.
F6: Vilka utväxlingsförhållanden finns tillgängliga för R-seriens spiralväxlade motorer?
Enheter i R-serien erbjuder vanligtvis utväxlingar från ungefär 1,3:1 upp till 289:1 eller mer , beroende på antalet växelsteg och den specifika modellen som valts.
F7: Är spiralformade växelmotorer lämpliga för applikationer med variabel hastighet (VFD)?
Ja. Helix-växelmotorer är helt kompatibla med frekvensomriktare. Att använda en VFD i kombination med en spiralformad växelmotor ger exakt hastighetskontroll och kan ytterligare förbättra energieffektiviteten under varierande belastningsförhållanden.
5 juni 2025
