Vad är en RV Worm Gear Reducer och hur fungerar den?

Inom industrimaskiner och automation är effektiv överföring av kraft och rörelse av största vikt. Bland de olika komponenterna som är utformade för detta ändamål spelar hastighetsreducerare en avgörande roll för att justera utgående hastighet och vridmoment från en motor till de nivåer som krävs för en applikation. En särskilt anmärkningsvärd typ inom denna kategori är rv snäckväxelreduceraren. Denna enhet är känd för sin unika kombination av en cykloidal drivning och en snäckväxel, vilket resulterar i en mekanism som erbjuder högt vridmoment, exceptionell stötbelastningskapacitet och kompakta dimensioner. Förstå designprinciperna, driftsmekaniken och lämpliga tillämpningar av en rv snäckväxelreducerare är avgörande för ingenjörer och designers som söker optimal prestanda och tillförlitlighet i krävande miljöer.

Termen "RV" är ofta en förkortning för "rotationsvektor", vilket antyder reducerarens förmåga att effektivt hantera rotationskrafter. Designen integrerar på ett genialiskt sätt två distinkta steg av hastighetsminskning. Det primära steget innefattar vanligtvis en snäckväxelsats, medan det sekundära steget använder en cykloidal pinwheel-mekanism. Detta hybridtillvägagångssätt gör att rv-snäckväxelreduceraren kan övervinna några av de begränsningar som finns i standardsnäckväxellådor, såsom lägre effektivitet och begränsad stöttålighet, samtidigt som de behåller sina fördelar, som höga reduktionsförhållanden och kompakthet. Resultatet är en robust och mycket kapabel komponent som fungerar som en hörnsten i många precisionssystem för rörelsekontroll.

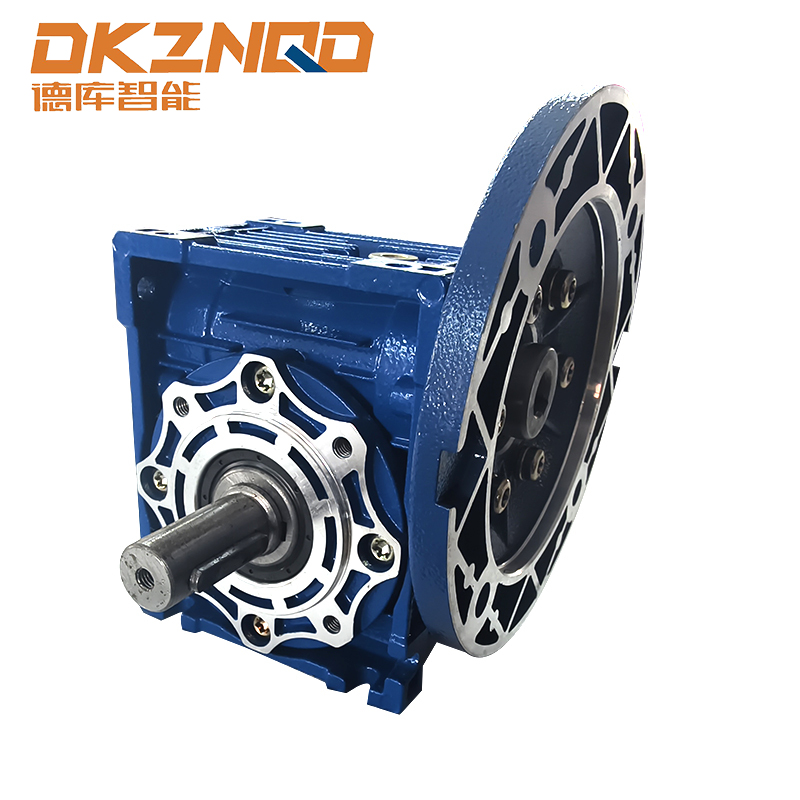

Den grundläggande designen och komponenterna

Arkitekturen hos en rv-snäckreducerare är komplex men ändå elegant, konstruerad för hållbarhet och prestanda. Dess konstruktion kan delas upp i flera nyckelkomponenter som samverkar för att uppnå dess funktion. Det första stora elementet är ingångssteget för snäckväxeln. Denna består av en snäckskruv, som är den drivande komponenten kopplad till den ingående axeln och motorn, och ett snäckhjul. När skruvskruven roterar kommer dess gängor i ingrepp med tänderna på snäckhjulet, vilket gör att hjulet roterar. Detta steg ger den initiala, avsevärda hastighetsminskningen och ökningen av vridmomentet.

Det andra och avgörande steget är den cykloidala reduktionsmekanismen. Denna del består av en uppsättning komponenter inklusive en excentrisk kam, cykloidskivor, ringstift och en utmatningsmekanism. Rörelsen från snäckhjulet överförs till en excentrisk kam. Denna kam driver sedan två cykloidala skivor, som har en flikformad, njurbönliknande form med hål runt omkretsen. Dessa skivor går i ingrepp med en ring av stationära stift som är inrymda i reducerns hölje. Den excentriska kammens rörelse gör att de cykloidala skivorna genomgår en komplex oscillerande rotation. Men eftersom skivorna är begränsade av de stationära stiften, översätts deras rörelse till en långsam, kontrollerad rotation av den utgående axeln. Denna tvåstegsprocess är det som ger rv-snäckväxelreduceraren dess anmärkningsvärda egenskaper.

En kritisk designfunktion är integration av ett förspänt koniskt rullager arrangemang. Detta lagersystem är ansvarigt för att stödja de höga belastningar och moment som reduceraren utsätts för under drift. Det säkerställer strukturell styvhet, minimerar nedböjning under belastning och bidrar till enhetens exceptionella positionsnoggrannhet och livslängd. Dessutom är hela enheten inrymd i ett styvt, höghållfast hölje, ofta gjutet av järn eller aluminium, vilket ger skydd mot föroreningar och upprätthåller den exakta inriktningen av alla interna komponenter. Den robusta konstruktionen är en primär orsak till dess utbredda användning i tunga applikationer.

Verksamhetsprinciper och nyckelegenskaper

Driften av en rv-snäckväxelreducerare är en symfoni av mekanisk precision. Kraft tillförs den ingående axeln och roterar snäckskruven. Ingreppet mellan snäckskruven och snäckhjulet uppnår den första reduktionen. Det nu långsammare roterande snäckhjulet driver den excentriska kammen på cykloidsteget. Rotationen av denna kam ger en excentrisk rörelse till de cykloidala skivorna. När dessa skivor rör sig rullar deras lober runt insidan av de stationära ringstiften. För varje full rotation av den excentriska kammen, avancerar de cykloidala skivorna med ett antal lober lika med skillnaden mellan antalet lober på skivan och antalet stationära stift. Denna åtgärd resulterar i ett mycket högt reduktionsförhållande i det andra steget.

Kombinationen av dessa två steg gör att rv-snäckväxelreduceraren kan uppnå mycket höga enstegsreduktionsförhållanden, ofta från 30:1 till över 100:1. Den slutliga utgången är en jämn, kontinuerlig rotation av den utgående axeln med en kraftigt reducerad hastighet och avsevärt förstärkt vridmoment. En av de viktigaste fördelarna med denna design är dess exceptionell motståndskraft mot stötbelastning . Den stora kontaktytan mellan de cykloidala skivloberna och ringstiften, tillsammans med komponenternas styrka, gör att reduceraren kan absorbera och motstå plötsliga, intensiva stötbelastningar som skulle skada eller förstöra andra typer av växellådor.

En annan definierande egenskap är dess hög vridstyvhet och minimalt spel . Torsionsstyvhet hänvisar till reducerarens motstånd mot vridning under belastning, vilket är avgörande för att bibehålla noggrannhet i positioneringssystem. Den inneboende designen av den cykloidala mekanismen, med flera kontaktpunkter, säkerställer att det finns mycket lite fri rörelse eller "spel" mellan ingående och utgående axlar. Detta låga spel är avgörande för applikationer som kräver repeterbara och exakta rörelser, som i robotarmar eller CNC-maskiner. Dessutom, medan en standard snäckväxelreducerare är känd för sin lägre effektivitet, förbättrar införlivandet av rullverkan i det cykloidala steget den totala effektiviteten hos rv-snäckväxelreduceraren, vilket gör den till ett mer energimedvetet val för kontinuerlig drift.

Fördelar och begränsningar i tillämpningen

Den unika designen av rv-snäckväxelreduceraren ger en distinkt uppsättning fördelar som gör den lämplig för ett brett spektrum av krävande industriella uppgifter. Dess mest berömda fördel är dess oöverträffade förmåga att hantera höga stötbelastningar. Detta gör den till ett idealiskt val för applikationer som materialhanteringsutrustning, krossar eller entreprenadmaskiner, där plötsliga och svåra lastförändringar är vanliga. Robustheten hos dess interna komponenter säkerställer tillförlitlig drift och lång livslängd även under dessa tuffa förhållanden.

Dessutom dess kompakt och platsbesparande design är en stor fördel. Trots sin höga effekttäthet och vridmoment, har rv-snäckväxelreduceraren ofta ett mindre fotavtryck jämfört med andra reducertyper som erbjuder liknande prestanda. Denna kompakthet är ovärderlig i modern maskindesign, där utrymmet ofta är oumbärligt. Dess höga vridstyvhet och låga glapp, som tidigare nämnts, gör den till ett förstklassigt val för precisionsapplikationer. Detta inkluderar dess omfattande användning i industrirobotar, där det vanligtvis finns i bas-, arm- och axellederna, vilket ger styrkan att bära tunga laster och noggrannheten för att placera dem korrekt.

Men som alla tekniska komponenter är den inte utan sina begränsningar. Det primära är kostnaden. Tillverkningsprocessen för en rv-snäckväxelreducerare är komplex och kräver högprecisionsbearbetning och montering. Följaktligen är dessa enheter i allmänhet dyrare än vanliga snäckväxellådor eller spiralformade växellådor. Denna högre initiala investering måste motiveras av applikationens krav på prestanda, hållbarhet och precision. En annan faktor är att, trots förbättrad effektivitet jämfört med rena snäckdrev, kan dess effektivitet fortfarande vara lägre än för en planetväxelreducerare i vissa driftsområden. Därför, för applikationer som körs kontinuerligt där energiförbrukningen är ett primärt problem, måste denna faktor vägas mot dess andra fördelar.

Följande tabell sammanfattar de viktigaste fördelarna och övervägandena:

Vanliga industriella tillämpningar och användningar

Den robusta och exakta karaktären hos rv-snäckväxelreduceraren säkerställer dess närvaro inom ett brett spektrum av industrier. Dess tillämpning dikteras av behovet av tillförlitlig kraftöverföring under utmanande förhållanden. Inom robotteknik är det praktiskt taget oumbärligt. Ledade robotleder Lita mycket på dessa reducerare för att ge det nödvändiga vridmomentet för rörelse samtidigt som de säkerställer den noggrannhet och styvhet som krävs för exakt positionering av verktyg och arbetsstycken. Från monteringslinjer för fordon till placering av elektroniska komponenter, rv-snäckväxelreduceraren möjliggör den mjuka och kraftfulla rörelsen som definierar modern automation.

Ett annat betydande användningsområde är materialhanteringsutrustning. Transportörsystem, vare sig det gäller bagagehantering på flygplatser, distributionscenter i lager eller gruvdrift, använder ofta dessa reducerare för att driva rullar eller remmar. Deras stötbelastningskapacitet är avgörande för att hantera plötsliga start, stopp och stötar av tungt gods. På samma sätt finns de i lyft- och lyftmaskiner såsom kranar och vinschar, där deras höga vridmoment och inneboende säkerhet – en snäckdrift är vanligtvis självlåsande och förhindrar bakåtkörning – ger både kraft och säkerhet vid hantering av hängande last.

Livsmedels- och dryckesindustrin, läkemedels- och förpackningsindustrin använder också dessa reduktionsmedel i maskiner som fyllningsmaskiner, palletare och märkningssystem. I dessa miljöer är, förutom prestanda, tillförlitlighet och hygien avgörande. Många rv snäckväxelreducerare finns tillgängliga med förseglade höljen och beläggningar som motstår korrosion och tål nedspolningsprocedurer, vilket gör dem lämpliga för rena och sterila miljöer. Andra vanliga applikationer inkluderar entreprenadutrustning (t.ex. betongblandare, grävmaskiners svängkransar), verktygsmaskiner för indexeringsbord och alla situationer där ett högt vridmoment, låg hastighet krävs från en kompakt och robust källa.

Urvalskriterier och riktlinjer för underhåll

Att välja lämplig rv-snäckväxelreducerare för en specifik tillämpning kräver en noggrann analys av flera driftsparametrar. Den primära faktorn är det som krävs utgående vridmoment och arbetshastighet . Reduceraren måste vara dimensionerad för att klara applikationens maximala vridmoment, inklusive eventuella förväntade stötbelastningar, utan att överskrida dess nominella kapacitet. Dessutom måste reduktionsförhållandet väljas för att uppnå önskat utgående varvtal från den tillgängliga ingående motorhastigheten. Andra kritiska faktorer inkluderar typen och storleken på externa belastningar, såsom radiell belastning, axiell belastning och momentbelastning, som verkar på den utgående axeln. Dessa krafter stöds av utgångslagren och överskridande av deras märkvärden kan leda till för tidigt fel.

Verksamhetsmiljön är ett annat avgörande urvalskriterium. Faktorer som omgivningstemperatur, närvaro av damm, fukt eller frätande kemikalier avgör behovet av specifika tätningar, ytbehandlingar eller speciella smörjmedel. Till exempel kräver applikationer i extrema temperaturer smörjmedel med lämplig viskositet och termisk stabilitet. Den önskade livslängden och driftcykeln (kontinuerlig kontra intermittent drift) kommer också att påverka valprocessen, vilket säkerställer att reduceraren uppfyller tillförlitlighetsförväntningarna.

När den väl har installerats är korrekt underhåll nyckeln till att maximera livslängden och prestandan för en rv-snäckreducerare. Den viktigaste underhållsuppgiften är regelbunden smörjhantering . Rätt typ och mängd smörjmedel måste användas, och det bör bytas med intervaller som rekommenderas av tillverkaren, baserat på driftsförhållandena. Regelbundna kontroller för oljeläckor och föroreningar är också viktiga. Dessutom är det viktigt att rutinmässigt kontrollera efter ovanligt ljud eller vibrationer, vilket kan vara tidiga indikatorer på felinriktning, lagerslitage eller andra interna problem. Att säkerställa att alla monteringsbultar är säkra och att enheten inte utsätts för belastningar utöver dess specifikationer kommer att bidra till långvarig, problemfri drift. Även om dessa reduceringar är designade för hållbarhet, kan försummelse av grundläggande underhåll leda till undvikbara stillestånd och kostsamma reparationer.

Sammanfattningsvis står rv snäckväxelreduceraren som en höjdpunkt av kraftöverföringsdesign, och kombinerar mästerligt fördelarna med snäckväxel och cykloidal växel. Dess enastående egenskaper – hög vridmomentkapacitet, exceptionell motståndskraft mot stötbelastningar, kompakt storlek och minimalt glapp – gör den till en konstruerad lösning för de mest utmanande industriella tillämpningarna. Från de exakta lederna hos en svetsrobot till den kraftfulla drivningen av ett transportband som flyttar massor av material, dess roll är avgörande. Även om dess initiala kostnad och specifika effektivitetsegenskaper kanske inte gör det till det universella valet för varje scenario, är dess prestandafördelar i rätt applikation obestridliga. Att förstå dess principer och korrekt tillämpning är grundläggande för ingenjörer som strävar efter att bygga maskiner som inte bara är kraftfulla och effektiva utan också robusta och pålitliga.
