Vad är effektiviteten för en skruvlinjeformad växelmotor i K-serien jämfört med en snäckväxellåda?

Grundläggande arbetsprinciper för K-seriens spiralformade vinkelväxelmotorer och snäckväxellådor

Effektiviteten för industriell växeltransmissionsutrustning bestämmer direkt energiförbrukning, driftskostnader och långtidslivslängd i industriella automationssystem. Bland de mest använda växelanordningarna, K-serien spiralformad vinkelväxelmotor och snäckväxellådor representerar två distinkta tekniska vägar, med deras effektivitetsprestanda som utgör kärnskillnaden för B2B industriella köpare att fatta köpbeslut. För att till fullo förstå deras effektivitetsluckor är det viktigt att börja med deras grundläggande arbetsprinciper och interna strukturella konstruktioner, eftersom dessa faktorer är grundorsakerna till effektivitetsskillnader.

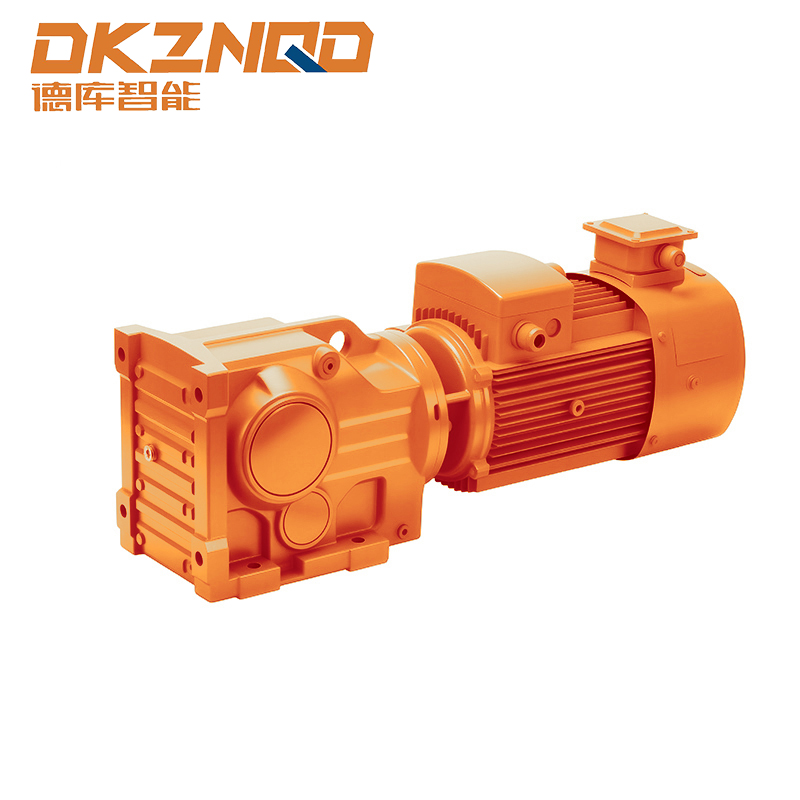

K-seriens spiralformade vinkelväxelmotor är en precisionstransmissionsenhet som integrerar spiralformade växlar och vinkelväxlar. Dess transmissionsstruktur antar en rätvinklig design, som kombinerar de smidiga ingreppsegenskaperna hos spiralformade växlar och de rätvinkliga kraftöverföringsfördelarna med koniska växlar. Kugghjulens tänder bearbetas genom precisionsslipning och härdningsbehandling, vilket bildar ett kontinuerligt och stabilt ingreppstillstånd under drift. Kraften överförs genom flera kugghjulspar i sekvens, med minimal glidfriktion mellan kugghjulen, vilket lägger en solid grund för högeffektiv drift.

Däremot är snäckväxellådan beroende av ingreppet mellan en mask och ett snäckhjul för att uppnå kraftöverföring. Snäckan är vanligtvis en drivande del med en spiralstruktur, och snäckhjulet är en driven del som liknar en spiralformad växel. Denna struktur kan uppnå ett stort enstegsreduktionsförhållande och har självlåsande egenskaper under specifika förhållanden. Transmissionsmetoden domineras dock av glidfriktion mellan snäckan och snäckhjulet, vilket är en inneboende faktor som leder till lägre verkningsgrad jämfört med växelbaserad transmissionsutrustning.

Strukturell sammansättning av K-seriens spiralformade vinkelväxelmotorer

Kärnkomponenterna i K-seriens spiralformade växelmotorer inkluderar precisionsbearbetade spiralformade kuggväxlar, spiralfasade växlar, höghållfasta axlar, tätade hus och högpresterande lager. De spiralformade kugghjulen har en lutande kuggdesign, vilket gör att fler tänder kan gripa in samtidigt under drift, vilket minskar stötar och buller. De koniska kugghjulen är fördelade i en 90-graders vinkel, vilket ger rätvinklad kraftöverföring utan ytterligare konverteringskomponenter.

Alla kugghjulskomponenter är gjorda av högkvalitativt legerat stål, genom uppkolning, härdning och slipningsprocesser, vilket säkerställer hög ythårdhet och exakta kuggprofiler. Det matchande spelet mellan växlarna kontrolleras inom ett extremt litet område, vilket inte bara förbättrar transmissionsnoggrannheten utan också minskar energiförlusten orsakad av friktion på tandytan. Den integrerade designen av motorn och växellådan eliminerar effektförlusten som orsakas av oberoende anslutningskomponenter, vilket ytterligare optimerar den totala driftseffektiviteten.

Strukturell sammansättning av snäckväxellådor

Snäckväxellådan består huvudsakligen av en snäcka, ett snäckhjul, en lådkropp, lager och tätningsdelar. Snäckan är vanligtvis gjord av härdat stål och snäckhjulet är gjord av slitstarka bronslegeringsmaterial för att minska friktion och slitage. Enstegstransmissionsstrukturen är enkel och den rätvinkliga transmissionen kan realiseras direkt, vilket är lämpligt för tillfällen med begränsat installationsutrymme och krav på låg hastighet och högt vridmoment.

På grund av glidfriktionen mellan snäckan och snäckhjulet under transmissionen har materialanpassning och smörjförhållanden en avgörande inverkan på effektiviteten. Även med optimerade material och smörjmedel kan glidfriktionen inte helt elimineras, vilket är en oundviklig strukturell defekt hos snäckväxellådor och direkt begränsar deras övre verkningsgradsgräns.

Värdedata för kärneffektivitet för K-seriens spiralformade vinkelväxelmotorer

Effektivitetsklassning är nyckelindikatorn för att mäta energiomvandlingskapaciteten hos växelmotorer, vilket hänvisar till förhållandet mellan uteffekt och ineffekt under nominella driftsförhållanden. K-seriens spiralformade koniska växelmotor, med sin optimerade växelstruktur och precisionstillverkningsprocess, uppnår branschledande effektivitetsprestanda, vilket är den främsta anledningen till att den gynnas i industriscenarier med hög effektivitet.

Under nominell belastning och standarddriftsförhållanden, den omfattande effektiviteten av K-serien spiralformad vinkelväxelmotor kan nå 94 % till 96 % , vilket är den högsta nivån inom vinkelväxelutrustning. Dessa effektivitetsdata påverkas inte av reduktionsförhållandet inom ett brett område, vilket bibehåller stabil prestanda från små reduktionsförhållanden till stora reduktionsförhållanden.

Effektivitet Prestanda under olika belastningsförhållanden

Effektiviteten hos K-seriens spiralformade vinkelväxelmotorer under varierande belastningsförhållanden är en av dess kärnfördelar. I industriella applikationer arbetar utrustning ofta under tomgång, låg belastning, nominell belastning och överbelastning, och effektivitetsändringsintervallet påverkar direkt den faktiska energibesparande effekten.

• Under 100 % nominell belastning: effektiviteten bibehålls vid 94 % - 96 % , och når det optimala drifttillståndet
• Under 75 % nominell belastning: effektiviteten är 93 % - 95 % , med nästan ingen dämpning
• Under 50 % nominell belastning: effektiviteten är 92 % - 94 % , fortfarande på en hög nivå
• Under 25 % nominell belastning: effektiviteten är 90 % - 92 % , är dämpningsintervallet mycket lägre än liknande produkter

Denna stabila effektivitetsprestanda säkerställer att K-seriens spiralformade vinkelväxelmotor kan bibehålla låg energiförbrukning vid långvarig intermittent drift eller kontinuerlig variabel belastning, vilket kraftigt minskar driftskostnaderna för industriell utrustning.

Effektivitetsförändringar med olika reduktionsförhållanden

K-seriens spiralformade vinkelväxelmotor har en flerstegs växellåda, och effektiviteten ändras mycket lite med ökningen av reduktionsförhållandet. För enstegsreduktionsmodeller kan effektiviteten nå 95 % - 96 % ; för tvåstegsreduktionsmodeller är effektiviteten 94 % - 95 % ; för trestegsreduktionsmodeller är effektiviteten fortfarande lika hög som 93 % - 94 % .

Även i tillämpningsscenarier med stora reduktionsförhållanden kontrolleras effektivitetsförlusten för varje ytterligare steg av växlar under 1 %, vilket är en oersättlig fördel med snäckväxellådor. Denna egenskap gör K-seriens spiralformade vinkelväxelmotor lämplig för högprecisionstransmissionstillfällen med både stora reduktionsförhållanden och höga effektivitetskrav.

Driftmiljöns inflytande på effektiviteten

K-seriens spiralformade vinkelväxelmotor har stark anpassningsförmåga till driftsmiljön. I omgivningstemperaturområdet -20°C till 40°C förblir dess effektivitet i princip oförändrad. Det helt slutna smörjsystemet säkerställer att kugghjulen är i ett bra smörjtillstånd under lång tid, vilket minskar friktionsförlusten och bibehåller en stabil effektivitetsprestanda.

Efter 10 000 timmars kontinuerligt drifttest är effektivitetsdämpningen hos K-seriens spiralformade vinkelväxelmotor mindre än 1 % , vilket innebär att den kan upprätthålla högeffektiv drift under hela livslängden, utan att effektiviteten försämras avsevärt på grund av långvarig användning.

Betygsdata för kärneffektivitet för snäckväxellådor

Som en traditionell vinkelväxellåda har snäckväxellådor fördelarna med enkel struktur, låg kostnad och självlåsande funktion, men deras effektivitetsprestanda är betydligt lägre än hos K-seriens spiralformade vinkelväxelmotorer. Effektiviteten hos snäckväxellådor påverkas i hög grad av strukturella egenskaper, reduktionsförhållande och belastningsförhållanden, med ett stort dämpningsområde och låg total nivå.

Under nominella belastningsförhållanden är den högsta effektiviteten för standardsnäckväxellådor endast 70 % - 85 % , vilket är 10 till 25 procentenheter lägre än för K-seriens spiralformade vinkelväxelmotorer. Denna effektivitetsgap leder direkt till högre energiförbrukning och mer värmegenerering under drift, vilket begränsar dess tillämpning i högeffektiva och långsiktiga kontinuerliga driftscenarier.

Effektivitet Prestanda under olika belastningsförhållanden

Verkningsgraden hos snäckväxellådor är extremt känslig för belastningsförändringar och verkningsgradsdämpningen är mycket uppenbar under låga belastningsförhållanden, vilket är en stor nackdel jämfört med växelmotorer.

• Under 100 % nominell belastning: effektiviteten är 70 % - 85 % , och når det maximala effektivitetsvärdet
• Under 75 % nominell belastning: effektiviteten sjunker till 65 % - 80 %
• Under 50 % nominell belastning: effektiviteten är 55 % - 70 % , med en betydande nedgång
• Under 25 % nominell belastning: effektiviteten är only 40 % - 55 % , är förlusten extremt stor

I det lätta belastningstillståndet omvandlas det mesta av snäckväxellådans ingående energi till värmeenergi på grund av glidfriktion, vilket resulterar i allvarligt energislöseri. Denna egenskap gör den olämplig för utrustning som arbetar under lätt belastning under lång tid.

Effektivitetsförändringar med olika reduktionsförhållanden

Verkningsgraden hos snäckväxellådor har en stark negativ korrelation med reduktionsförhållandet, och effektiviteten minskar kraftigt med ökningen av reduktionsförhållandet, vilket är ett fatalt fel i tillämpningen av stora reduktionsförhållanden.

• Enstegs reduktionsförhållande 10:1: effektivitet är 80 % - 85 %
• Enstegsreduktionsförhållande 30:1: effektiviteten sjunker till 70 % - 75 %
• Enstegs reduktionsförhållande 50:1: effektivitet är endast 60 % - 65 %
• Dubbelstegsreduktionsförhållande över 100:1: effektiviteten är lägre än 50 %

Ju större reduktionsförhållande, desto större är glidfriktionen mellan snäckan och snäckhjulet, och desto allvarligare blir energiförlusten. I industriella scenarier som kräver stora reduktionsförhållanden kommer användningen av snäckväxellådor att leda till en avsevärd ökning av energikostnaderna.

Självlåsande funktion och effektivitet

En del av snäckväxellådorna har en självlåsande funktion, som kan förhindra att lasten backar när motorn stannar, och är lämplig för lyft och lutande transmissionsutrustning. Den självlåsande funktionen åtföljs dock av extremt låg effektivitet, och effektiviteten hos självlåsande snäckväxellådor är endast 30 % - 50 % under alla arbetsförhållanden.

Denna avvägning mellan funktion och effektivitet gör att den självlåsande snäckväxellådan endast är tillämpbar på speciella scenarier med låga effektivitetskrav och höga säkerhetskrav, och kan inte tillgodose behoven för energibesparande industriproduktion.

Jämförande analys av effektivitetsklassificeringar mellan K-seriens spiralformade vinkelväxelmotorer och snäckväxellådor

Genom den oberoende analysen av effektivitetsdata för de två typerna av växelöverföringsutrustning kan kärngapet i deras effektivitetsprestanda tydligt definieras. För B2B industriella köpare är dessa jämförande data nyckelgrunden för att välja utrustning som matchar produktionsbehoven och kontrollera driftskostnaderna. Följande kommer att göra en omfattande jämförelse från flera dimensioner såsom nominell effektivitet, lastanpassningsförmåga, påverkan på reduktionsförhållandet och långsiktig driftstabilitet.

Omfattande jämförelsetabell för effektivitetsdata

Data i tabellen visar tydligt att K-seriens spiralformade vinkelväxelmotor har absoluta fördelar i alla effektivitetsindikatorer, med en total verkningsgrad 20% - 30% högre än för snäckväxellådor i genomsnitt. Denna effektivitetsgap kommer att förstärkas till enorma kostnadsskillnader i den långsiktiga industriella produktionen.

Jämförelse av energiförbrukning i faktiska industriella tillämpningar

Med ett 5,5KW industriellt transmissionssystem som ett exempel, som fungerar 8 timmar om dagen och 300 dagar om året, beräknas den årliga energiförbrukningsskillnaden mellan de två enheterna baserat på den genomsnittliga verkningsgraden:

Den årliga strömförbrukningen för K-seriens spiralformade vinkelväxelmotor: 5,5KW × 8h × 300d ÷ 0,95 ≈ 13895 kWh

Den årliga energiförbrukningen för snäckväxellådan: 5,5KW × 8h × 300d ÷ 0,75 ≈ 17600 kWh

Den årliga strömförbrukningsskillnaden mellan de två är 3705 kWh . För storskaliga industriföretag utrustade med hundratals transmissionsenheter är den årliga energikostnaden som sparas genom att använda K-seriens spiralformade vinkelväxelmotorer mycket betydande, vilket snabbt kan kompensera den ursprungliga inköpskostnadsskillnaden.

Jämförelse av värmealstring och driftstabilitet

Verkningsgrad är direkt relaterad till värmegenerering under drift. Den låga verkningsgraden hos snäckväxellådor gör att mer elektrisk energi omvandlas till värmeenergi, vilket kommer att leda till en kontinuerlig höjning av utrustningens temperatur. Under kontinuerlig drift kan yttemperaturen på snäckväxellådor nå 60°C - 80°C, och den interna smörjoljan är benägen att åldras och fel, vilket ökar risken för komponentslitage och fel.

K-seriens spiralformade vinkelväxelmotor har hög energiomvandlingseffektivitet, mindre värmeutveckling och driftstemperaturen kontrolleras till 30°C - 45°C under lång tid. Lågtemperaturdriftstillståndet skyddar inte bara smörjoljan och interna komponenter utan förbättrar också utrustningens driftsstabilitet och livslängd, vilket minskar frekvensen av underhåll och utbyte.

Faktorer som påverkar effektivitetsskillnaden mellan de två växlarna

Det betydande effektivitetsgapet mellan K-seriens spiralformade vinkelväxelmotorer och snäckväxellådor är inte oavsiktlig, utan bestäms av en mängd olika inneboende faktorer, inklusive transmissionsläge, växelingreppsform, tillverkningsprocess, materialval och smörjdesign. Att förstå dessa påverkande faktorer kan hjälpa industriella köpare att djupt förstå den väsentliga skillnaden mellan de två enheterna och fatta mer vetenskapliga inköpsbeslut.

Överföringsläge och friktionsform

K-seriens spiralformade vinkelväxelmotor använder rullande friktionstransmission. De spiralformade kugghjulen och koniska kugghjulen är i kontinuerlig rullande kontakt under ingrepp, friktionskoefficienten är extremt låg och energiförlusten orsakad av friktionen är minimal. Rullfriktion är det mest effektiva transmissionsläget i mekaniska växelanordningar, vilket är den centrala orsaken till den höga effektiviteten hos växelmotorer.

Snäckväxellådan antar glidfriktionsöverföring. Snäckan och snäckhjulet glider i förhållande till varandra vid ingrepp, friktionskoefficienten är stor och mycket energi går åt i form av värme. Glidfriktionen är i sig ineffektiv, vilket är den grundläggande faktorn som begränsar effektiviteten hos snäckväxellådor och kan inte förbättras helt genom strukturell eller materialoptimering.

Tillverkningsprecision och monteringskvalitet

K-serien spiralformad vinkelväxelmotor antar precisions CNC-slipning, noggrannheten i kuggprofilen når grad 5-6, monteringsavståndet är strikt kontrollerat och kugghjulets ingrepp är mer tillräckligt. Hög tillverkningsprecision säkerställer att varje växel kan spela den optimala transmissionseffekten, vilket minskar ytterligare kraftförlust orsakad av dålig ingrepp.

Tillverkningsprecisionen för snäckväxellådor är relativt låg, tandprofilens bearbetningsnoggrannhet är grad 7-8, och monteringsavståndet är stort. Det otillräckliga ingreppet mellan snäckan och snäckhjulet kommer att öka friktionsförlusten ytterligare och minska den faktiska driftseffektiviteten. Skillnaden i tillverkningsprecision ökar direkt effektivitetsgapet mellan de två enheterna.

Materialval och ytbehandling

Kugghjulsmaterialen i K-seriens spiralfasade växelmotorer är höghållfast legerat stål, med uppkolande och härdande ytbehandling, ythårdhet över HRC58-62, med hög slitstyrka och låg friktionskoefficient. Den optimerade materialmatchningen minskar friktionsförlusten mellan kugghjulen och bibehåller en stabil effektivitet under lång tid.

Snäckväxelns snäckhjul är tillverkat av bronslegering, som har bra slitstyrka men en relativt hög friktionskoefficient. Även med den bästa materialmatchningen är glidfriktionen mellan stål och brons mycket högre än rullfriktionen mellan kugghjul av legerat stål, vilket inte kan ändra lågeffektivitetsegenskaperna.

Design av smörjsystem

K-seriens spiralformade vinkelväxelmotor är utrustad med ett professionellt smörjsystem, som kan bilda en enhetlig och stabil oljefilm på växelns yta, separera kugghjulen och minska direkt friktion. Den helt slutna designen förhindrar förorening av smörjolje och säkerställer den långsiktiga effektiviteten av smörjeffekten.

Smörjeffekten av snäckväxellådor påverkas lätt av glidfriktion. Den höga värmen som genereras under drift kommer att påskynda uttunningen och misslyckandet av smörjolja, vilket gör det omöjligt att bilda en fullständig oljefilm. Försämringen av smörjförhållandena kommer att minska effektiviteten ytterligare och bilda en ond cirkel.

Urvalsvägledning för B2B industriella köpare baserat på effektivitetskrav

För B2B industriella köpare bör valet mellan K-seriens spiralformade vinkelväxelmotorer och snäckväxellådor baseras på de faktiska arbetsförhållandena, effektivitetskraven och kostnadsbudgeten för utrustningen. 20 % av beslutsfattandets fokus bör ligga på matchning av utrustningens prestanda och produktionsbehov, och 80 % bör fokusera på produktens egen effektivitet, livslängd och långsiktiga driftskostnader. Följande ger riktad urvalsvägledning för olika tillämpningsscenarier.

Scenarier Lämpliga för K-seriens spiralformade vinkelväxelmotorer

K-seriens spiralformade vinkelväxelmotor är förstahandsvalet för industriella scenarier som kräver hög effektivitet, energibesparing och långsiktigt stabil drift, och används ofta i olika automatiserade produktionslinjer, förpackningsmaskiner, livsmedelsutrustning, logistiktransportsystem, etc.

• Scenarier för kontinuerlig drift: utrustning som är igång 24 timmar om dygnet, hög effektivitet kan kraftigt minska energiförbrukningen
• Scenarier för variabel belastning: stabil effektivitet under lätt belastning och tung belastning, ingen stor dämpning
• Krav på stort reduktionsförhållande: bibehåll hög effektivitet under stora reduktionsförhållanden, ingen betydande förlust
• Prioriterade energisparprojekt: nationella projekt för industriell omvandling av energibesparing och utsläppsminskning
• Högprecisionstransmissionstillfällen: automatiserade produktionslinjer med stränga krav på transmissionsnoggrannhet

I dessa scenarier kan den högeffektiva fördelen med K-seriens spiralformade vinkelväxelmotor utnyttjas fullt ut, och de sparade energikostnaderna kan kompensera den högre initiala investeringen inom 1-2 år, med högre kostnadseffektivitet på lång sikt.

Scenarier Lämpliga för snäckväxellådor

Snäckväxellådor är endast lämpliga för specifika scenarier med låga effektivitetskrav, självlåsningsbehov eller begränsad budget, och rekommenderas inte för långvarig kontinuerlig driftutrustning.

• Intermittenta driftscenarier: utrustning som går under en kort tid och har lång standbytid
• Scenarier som kräver självlåsning: lyftmaskiner, lutande transportband, etc.
• Liten utrustning med låg effekt: små hushållsmaskiner, experimentell utrustning med låg effekt
• Utrustning för tillfällig användning: tillfälliga anläggningsmaskiner, korttidstestanordningar

I dessa scenarier är den låga kostnaden och den självlåsande funktionen hos snäckväxellådor de viktigaste valfaktorerna, och den låga effektivitetsnackdelen har liten inverkan på den totala produktionskostnaden.

Långsiktig kostnads-nyttoanalys för köpare

När de köper transmissionsutrustning för industriell växel bör B2B-köpare inte bara fokusera på det ursprungliga inköpspriset utan också genomföra en kostnadsanalys för hela livscykeln. Hela livscykeln inkluderar inköpskostnad, energikostnad, underhållskostnad och ersättningskostnad.

Inköpspriset för K-seriens spiralformade vinkelväxelmotorer är 30%-50 % högre än för snäckväxellådor, men den årliga energikostnaden är 20%-30% lägre, underhållskostnaden är 50% lägre och livslängden är dubbelt så lång. För industriell utrustning med en livslängd på mer än 5 år är den totala kostnaden för att använda K-seriens spiralformade vinkelväxelmotorer 20% - 40% lägre än snäckväxellådor, med uppenbara ekonomiska fördelar.

Vanliga frågor om effektivitetsvärden för K-seriens spiralformade vinkelväxelmotorer och snäckväxellådor

F1: Vad är den maximala effektivitetsskillnaden mellan K-seriens spiralformade vinkelväxelmotor och snäckväxellåda?

Den maximala effektivitetsskillnaden kan nå 50% , speciellt under lätt belastning och stora reduktionsförhållanden.

F2: Kommer effektiviteten hos K-seriens spiralformade vinkelväxelmotor att minska avsevärt efter långvarig användning?

Nej, effektivitetsdämpningen är mindre än 1 % efter 10 000 timmars kontinuerlig drift, med extremt hög stabilitet.

F3: Kan snäckväxellådor uppnå samma effektivitet som K-seriens spiralformade vinkelväxelmotorer genom optimering?

Nej, glidfriktion är en inneboende strukturell defekt, och effektiviteten kan inte förbättras till växellådans nivå.

F4: Är den höga effektiviteten hos K-seriens spiralformade vinkelväxelmotor lämplig för alla industriella scenarier?

Den är lämplig för de flesta scenarier med kontinuerlig och variabel belastning och är det bästa valet för energibesparande industriell produktion.

F5: Hur mycket energi kan sparas årligen genom att byta ut en snäckväxellåda med en K-seriens spiralformad vinkelväxelmotor?

Med 5,5KW-utrustning som exempel är den årliga energibesparingen cirka 3705 kWh, och ju större effekt, desto tydligare blir energispareffekten.

F6: Har K-seriens spiralformade vinkelväxelmotor rätvinklad transmissionsfunktion som en snäckväxellåda?

Ja, den antar en rätvinklig design, som kan realisera 90-graders kraftöverföring samtidigt som den bibehåller hög effektivitet.

F7: Vilken effekt har effektiviteten på livslängden för redskapsutrustning?

Hög verkningsgrad innebär mindre värmealstring och mindre slitage, och livslängden för K-seriens spiralformade vinkelväxelmotor är dubbelt så lång som för snäckväxellådor.

F8: Är underhållsfrekvensen för smörjning av K-seriens spiralformade vinkelväxelmotor högre än för snäckväxellådor?

Nej, den helt slutna designen minskar underhållsfrekvensen och underhållskostnaden är lägre än för snäckväxellådor.
