Varför BKM Hypoid-växelmotorer överträffar traditionella snäckdrev: en teknisk jämförelse

1. Inledning: En tyst växling i högervinklad kraftöverföring

I decennier har snäckväxelreducerare varit standardvalet för rätvinklad kraftöverföring på grund av deras kompakta yta och höga reduktionsförhållanden. Industriella krav på energieffektivitet, tillförlitlighet och lägre totala ägandekostnader har emellertid avslöjat grundläggande svagheter i snäckdrivningstekniken. Ange BKM Hypoid Gear Reducer — en ny generation hypoidväxelmotorer som kombinerar fördelarna med spiral- och hypoidväxel. Konstruerad med precision erbjuder BKM-serien upp till 30 % högre effektivitet, betydligt lägre driftstemperaturer och förlängd livslängd jämfört med konventionella snäckdrev. Den här artikeln ger en teknisk, datadriven jämförelse som förklarar varför BKM hypoid växelmotor lösningarna ersätter snabbt snäckreducerare för transportörer, materialhantering och industriell automation.

2. Grundläggande skillnader: Hypoid vs. Worm Gear Reducer

För att förstå prestandagapet måste vi undersöka geometrin och kontaktmekaniken. Ett snäckdrev består av en gängad skruv som kopplar in ett bronshjul, vilket resulterar i glidfriktion över en stor kontaktyta. Däremot a högeffektiv hypoidväxellåda använder förskjutna, spiralfasade tänder med rullande och glidande rörelse optimerad för effektivitet. Tabellen nedan sammanfattar de kritiska distinktionerna.

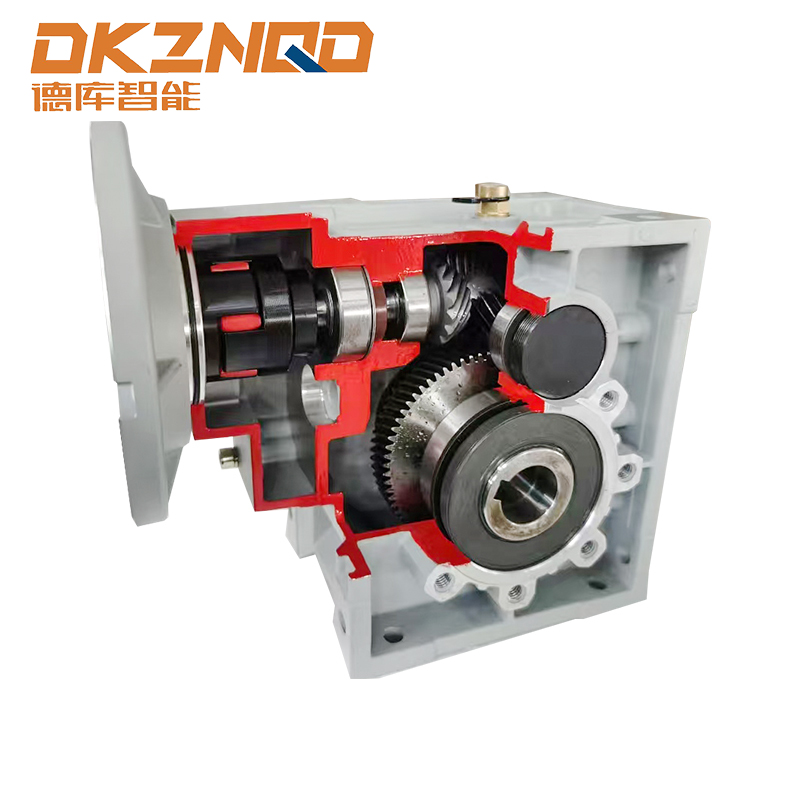

Den BKM serie hypoid reducerare använder kapselförkolnade, slipade hypoidväxlar som bibehåller optimal tandkontakt under belastning. Denna design eliminerar den tunga glidfriktionen som plågar maskset, vilket direkt leder till lägre energiförlust och termisk stress.

3. Effektivitetsfördel: Det energisparande genombrottet

Effektivitet är den mest övertygande orsaken till övergången. Fältdata från applikationer med kontinuerlig drift (t.ex. transportörsystem dygnet runt) visar att snäckväxelreducerare vanligtvis arbetar med 50–70 % verkningsgrad vid nominell belastning och sjunker ytterligare under start-stopp- eller dellastförhållanden. Däremot, a rätvinklad hypoidväxelmotor liksom BKM-serien uppnår 92–96 % verkningsgrad över ett brett vridmomentområde. Följande SVG illustrerar en jämförande effektivitetskurva vid tre reduktionsförhållanden (10:1, 20:1, 30:1).

Ett verkligt exempel: ett logistikcenter som driver 15 transportördrivenheter (vardera 2,2 kW) 16 timmar/dag, 5 dagar/vecka. Ersätter snäckdrev (68% genomsnittlig verkningsgrad) med BKM hypoidväxelmotorer (93 % effektivitet) minskar den årliga energiförbrukningen från 96 500 kWh till 70 600 kWh — sparar över 25 900 kWh och 2 800 USD per år i elkostnader (vid 0,11 USD/kWh). Denna effektivitetsvinst minskar också CO2-avtrycket med cirka 11 ton per år.

4. Termisk prestanda och driftsäkerhet

Värme är växellådans långa fiende. Snäckdrifter omvandlar förlorad energi till värme och når ofta yttemperaturer på 80–95°C under kontinuerlig drift. Detta påskyndar oljeoxidationen, försämrar tätningar och minskar växelns livslängd. Däremot BKM hypoid växelreducerare driva 30–40°C kylare tack vare högre effektivitet och optimerade smörjkanaler. Lägre termisk stress leder till tre kvantifierbara fördelar:

• Förlängda oljebytesintervaller: Snäckdrifter kräver ofta oljebyten var 2 500-4 000 timme; BKM hypoidenheter uppnår 8 000-10 000 timmar med syntetiska smörjmedel.
• Tätningsintegritet: Vid 60°C sumptemperatur kontra 90°C saktar förseglingselastomers åldring med en faktor 3, vilket eliminerar läckagerisker.
• Högre intermittent överbelastningskapacitet: Hypoidväxlar kan upprätthålla ett toppvridmoment på 150 % utan termisk avstängning, medan snäckdrev riskerar att nöta tänderna.

I en förpackningsmaskinlåda (driftcykel: 80 % belastning, omgivningstemperatur 35°C) utlöste snäckväxellådor temperaturlarm efter 11 månader; BKM rätvinklad hypoidväxelmotor har använts i över 36 månader utan något termiskt underhåll.

5. Kompakt rätvinklig design med större flexibilitet

Traditionella snäckdrifter utmärker sig i rätvinklad kompakthet, men BKM spiralhypoid-arkitekturen matchar eller till och med minskar den axiella längden samtidigt som den erbjuder monteringsalternativ för ihålig axel eller fot. Hypoidförskjutningen tillåter ett lägre centrumavstånd för samma förhållande, vilket gör integrationen i snäva maskinramar lättare. Viktiga designfördelar:

• BKM-serien erbjuder ingångsdiametrar från 56 till 112 mm, vridmomentområde upp till 1500 Nm och förhållanden från 5:1 till 200:1 (tvåstegs spiralhypoid).
• Universalmontering: fot-, fläns- eller axelmonterad utan prestandanedsättning.
• Lägre bulleremission: Hypoid-maskning är i sig tystare än maskglidning – vanligtvis 65 dBA mot 78 dBA vid 1450 rpm.

Den combination of BKM spiralhypoidväxel geometri med precisionsslipning ger en effekttäthet som överträffar snäckreducerare med 35 % — mer vridmoment i ett mindre omslag.

6. Livscykelkostnadsanalys (LCA): Ett femårsperspektiv

Medan det ursprungliga inköpspriset för en hypoidväxelmotor kan vara 15–20 % högre än en motsvarande snäckdrivning, berättar den totala ägandekostnaden (TCO) en annan historia. Tabellen nedan jämför en typisk 2,2 kW, förhållande 15:1 applikation under fem år (kontinuerlig drift, 8 760 h/år).

Denna 38 % lägre TCO motiverar uppgraderingen, med ROI som vanligtvis uppnås inom 18–24 månader. För flottor på 20 enheter överstiger årliga besparingar $10 000.

7. Real-World Application Performance

Två dokumenterade branschfall (utan varumärkesreferenser) belyser övergången:

Fall A – Monteringstransportör för fordon

Original snäckdrev (30 enheter) drabbades av frekvent blockering på grund av termisk expansion och krävde månatliga oljepåfyllningar. Efter eftermontering med BKM hypoid-växelmotorer ökade drifttiden med 11 % och orderingången för underhållsarbete sjönk med 78 % under två år. Anläggningen rapporterade en genomsnittlig energibesparing på 28 % mätt vid motoringången.

Case B – Fyllningslinje för mat och dryck

Miljö med hög luftfuktighet orsakade korrosion av snäckdrift och emulgering av smörjmedel. Utgångsflänsversionen av rostfritt stål av BKM högeffektiv hypoidväxellåda gav IP65-skydd, minskade städtiden med 60 % och eliminerade oplanerade byten under tre år i rad.

Dense examples confirm that the BKM serie hypoid reducerare löser verkliga operativa smärtpunkter bortom enkla effektivitetssiffror.

8. Tekniska specifikationer & urvalskriterier

När man utvärderar en rätvinklad hypoidväxelmotor för en uppgradering, överväg följande parametrar som vanligtvis är tillgängliga i BKM-produktlinjen:

• Nominellt vridmoment: 50–1500 Nm (beroende på ramstorlek)
• Reduktionsförhållanden (enstegs hypoid): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
• Tvåstegskombinationer (spiralhypoid): upp till 200:1
• Tillåten radiell belastning på utgående axel: upp till 8 000 N
• Verkningsgrad vid full belastning: 90–96 % (minskar något vid högre förhållanden)
• Drifttemperaturområde: -25°C till 50°C utan extra kylning

Att välja rätt storlek involverar matchande servicefaktor (vanligtvis 1,2–1,5 för transportördrift) och verifiering av termisk klassificering. Eftersom BKM hypoidenheter genererar mindre värme tillåter de ofta en ramstorlek mindre jämfört med snäckdrivningar för samma applikation, vilket minskar tröghet och kostnad.

9. Vanliga frågor

F1: Kan en BKM hypoid växelmotor direkt ersätta en befintlig snäckdrift utan mekaniska modifieringar?

I de flesta fall, ja. BKM-enheter är designade med standard IEC-flänsingångar och utbytbara utgående axeldimensioner (solid eller ihålig). Verifiera dock monteringshålmönster och axelhöjd; adapterplattor kan behövas för vissa äldre ramar. Den totala längden är ofta liknande eller kortare.

F2: Bibehålls effektivitetsfördelen vid låga hastigheter eller dellaster?

Ja. Snäckdrifter upplever branta effektivitetsfall vid låga hastigheter (under 300 rpm ingång) på grund av gränssmörjförhållanden. BKM hypoidväxlar bibehåller över 85 % verkningsgrad även vid 50 varv/minut, vilket gör dem överlägsna för tillämpningar med variabel frekvensdrift (VFD).

F3: Är BKM hypoidreducerare självlåsande som skruvdragare?

Nej, hypoidväxlar är inte i sig självlåsande. För tillämpningar som kräver backspärrfunktion, måste en extern broms eller backspärranordning läggas till. Den låga friktionen tillåter dock backdrivning, vilket är fördelaktigt för manuella justeringar eller säkerhetsurkoppling.

F4: Vilket smörjmedel rekommenderas för BKM hypoidväxlar?

Syntetiska PAO- eller polyglykolbaserade ISO VG 150–220-oljor är standard, vilket ger förlängda dräneringsintervall och stabil viskositet över temperatur. Till skillnad från skruvdragare krävs inga molybdentillsatser, vilket minskar den långvariga kemiska nedbrytningen.

F5: Vilken typisk återbetalningstid kan förväntas vid uppgradering från mask till hypoid?

Enbart baserat på energibesparingar (förutsatt 3000 drifttimmar/år, 0,12 USD/kWh), varierar återbetalningen från 12 till 30 månader. Inklusive minskat underhåll faller återbetalningen ofta under 18 månader. Många industriella användare ser full ROI under de första två åren.

10. Slutsats: Domen om hypoid vs. mask

Den engineering advantages of the BKM Hypoid Gear Reducer är inte längre nischade – de omformar specifikationer för rätvinkliga drivenheter över branscher. Med överlägsen effektivitet (92–96 % mot 55–75 %), dramatiskt lägre driftstemperaturer, förlängd livslängd och en total ägandekostnad 30–40 % lägre under fem år, är beslutet tydligt. Medan snäckdrev behåller relevansen för statisk lasthållning eller extremt låga varvtal (under 10 rpm), kommer alla dynamiska, kontinuerliga eller energikänsliga system att dra nytta av BKM hypoidväxelmotorn. När anläggningschefer strävar efter att uppfylla målen för koldioxidminskning och minska driftskostnaderna, övergår övergången från mask till högeffektiv hypoidväxellåda Teknik är inte bara en uppgradering – det är ett strategiskt krav.

För detaljerad dimensionering och applikationsstöd, se teknisk dokumentation av BKM serie hypoid reducerare eller kontakta en specialist på rörelsekontroll. Framtiden för rätvinklig kraftöverföring är hypoid, och BKM-familjen leder vägen.
