Varför val av spiralformad växelmotor bestämmer drivkraften på lång sikt
En produktionslinje misslyckas sällan på grund av enbart motorn. Oftare sitter den svaga punkten vid gränssnittet mellan motoraxeln och växellådan, där glapp, snedställning eller ett underdimensionerat reduktionsförhållande tyst äter in genomströmningen. Spiralformade växelmotorer löser detta genom att kombinera drivmotorn och reduktionssteget till en enda inbyggd enhet, vilket tar bort en kopplingspunkt och en källa till inriktningsfel jämfört med ett separat motor- och växellådsarrangemang.
Den spiralformade tandformen i sig är anledningen till att dessa enheter går tystare och överför mer belastning per volymenhet än raka utformningar. Eftersom tänderna griper in i en vinkel snarare än längs en rak linje, sker kontakten gradvis och fördelas över en längre bana, vilket sprider belastningen och minskar stötljudet som är förknippat med tandinträde och -utgång. Den här artikeln går igenom det mekaniska resonemanget bakom den effektivitetsvinsten, hur glapp och monteringsposition påverkar verkliga prestanda och hur man matchar en r-serien spiralväxelmotor , en f-serien spiralväxelmotor , eller a k-serien spiralväxelmotor till en specifik tillämpning snarare än en allmän kategori.
Att göra det här valet rätt är viktigare på en löpande lina än på papper, eftersom en växelmotor som är tekniskt kapabel att hantera en belastning men som är dåligt anpassad till monteringsgeometrin eller driftscykeln fortfarande kommer att kosta mer energi och underhåll över en flerårig livslängd än en korrekt specificerad enhet som köps till ett något högre förhandspris. Avsnitten nedan är organiserade kring de beslut som faktiskt ändrar fältresultat, med början med själva tandgeometrin och genom montering, smörjning och tillverkningstolerans.
Hur den spiralformade kuggvinkeln ändrar kraftöverföringen
I ett rakt cylindriskt kugghjul kommer en tands fulla bredd i kontakt med dess parande tand samtidigt. Det omedelbara ingreppet producerar en skarp mekanisk impuls varje gång ett nytt tandpar går in i nät, vilket är den primära källan till gnället som är förknippat med äldre växellådsdesigner. Ett spiralformat kugghjul skär tänderna i en vinkel mot rotationsaxeln, så kontakten börjar vid ena kanten av tanden och rullar successivt över ytans bredd när kugghjulen vrids.
Detta progressiva ingrepp har tre mätbara effekter på en växelmotordrivlina:
- Belastningen delas över mer än ett tandpar vid varje givet ögonblick, vilket sänker toppbelastningen på en enskild tand och förlänger livslängden vid upprepad belastning.
- Bullergenereringen sjunker på ett meningsfullt sätt, ofta med flera decibel jämfört med en likvärdig sporrekonstruktion som kör samma belastning, eftersom det inte sker någon plötslig tand-till-tand-påverkan.
- Jämnheten förbättras vid högre ingångshastigheter, vilket är viktigt för applikationer där motorn arbetar nära sitt nominella varvtal under längre perioder.
Avvägningen är axiell dragkraft. Eftersom tänderna skärs i vinkel, genererar ingrepp en kraft längs axelns axel utöver de radiella och tangentiella krafterna som finns i ett cylindriskt kugghjul. Kugghjulsmotorhus står för detta med axiallager dimensionerade för den specifika spiralvinkeln som används, vilket är en anledning till att växellådshusen inte helt enkelt kan bytas mellan serier utan att kontrollera lagerklassningen.
Matchande seriedesign till applikationsbelastningsprofil
Tillverkare organiserar produktlinjer med spiralformade kugghjulsmotorer i serier eftersom ett enda husgeometri inte effektivt kan täcka hela området från lätta transportörer till tunga blandnings- eller krossbelastningar. Varje serie riktar sig vanligtvis mot ett vridmomentband, en monteringsstil och en uppsättning utväxlingssteg, så att välja rätt börjar med arbetscykeln snarare än katalogsidan. En användbar utgångsfråga är inte vilken serie som ser mest kapabel ut på pappret, utan vilket axelarrangemang den omgivande utrustningen redan dikterar, eftersom eftermontering av en ram för att acceptera en annan axelorientering vanligtvis är mycket dyrare än att betala något mer för det korrekt konfigurerade huset från början.

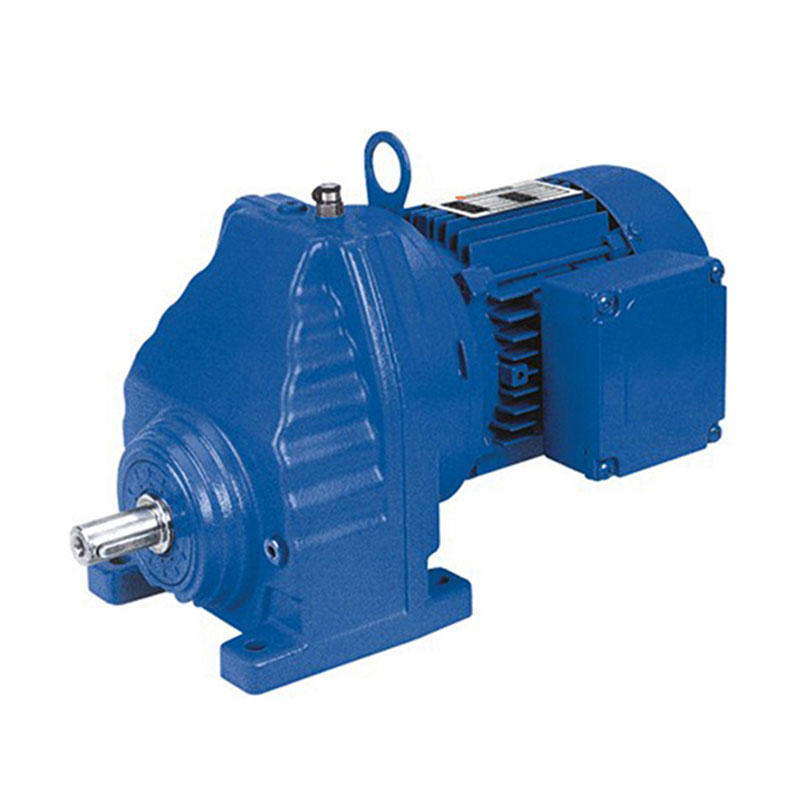

R-serien spiralväxelmotor
Byggd kring ett kompakt koaxialhölje, passar denna serie applikationer där den utgående axeln måste sitta i linje med motoraxeln, såsom vertikala transportörer eller omrörningsutrustning där golvutrymmet är begränsat. Förhållandessteg är vanligtvis finare i den nedre delen av intervallet, vilket hjälper när en process behöver exakt hastighetsmatchning snarare än råvridmoment.

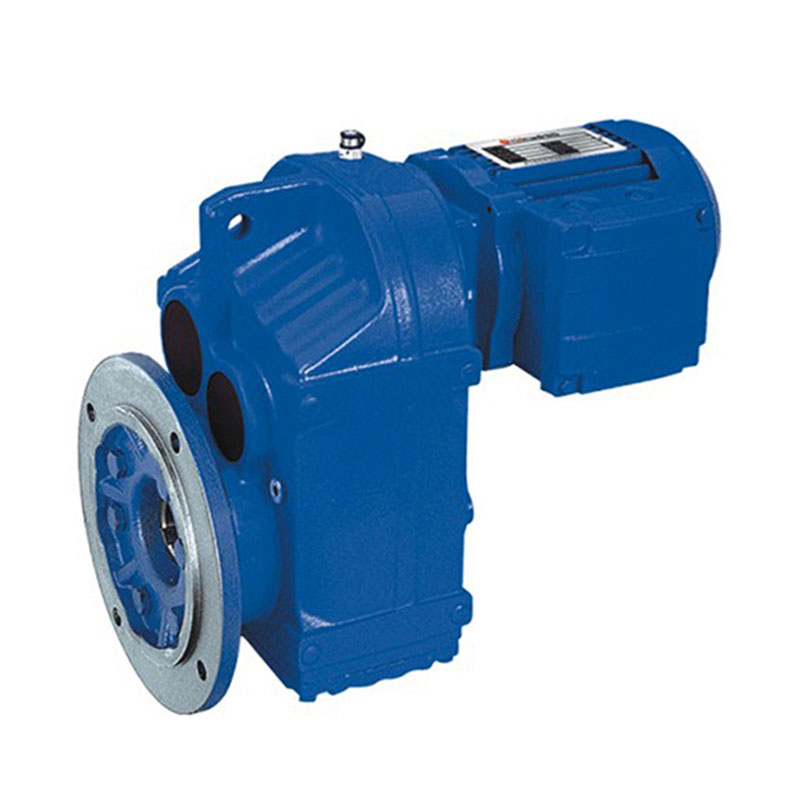

F-serien spiralväxelmotor
Den parallella axellayouten som används i denna serie håller ingående och utgående axlar sida vid sida snarare än i linje, vilket förenklar integrering av rem eller kedjedrift på utrustning som förpackningslinjer och materialhanteringssystem där den utgående axeln måste sitta på en fast höjd ovanför en ram.

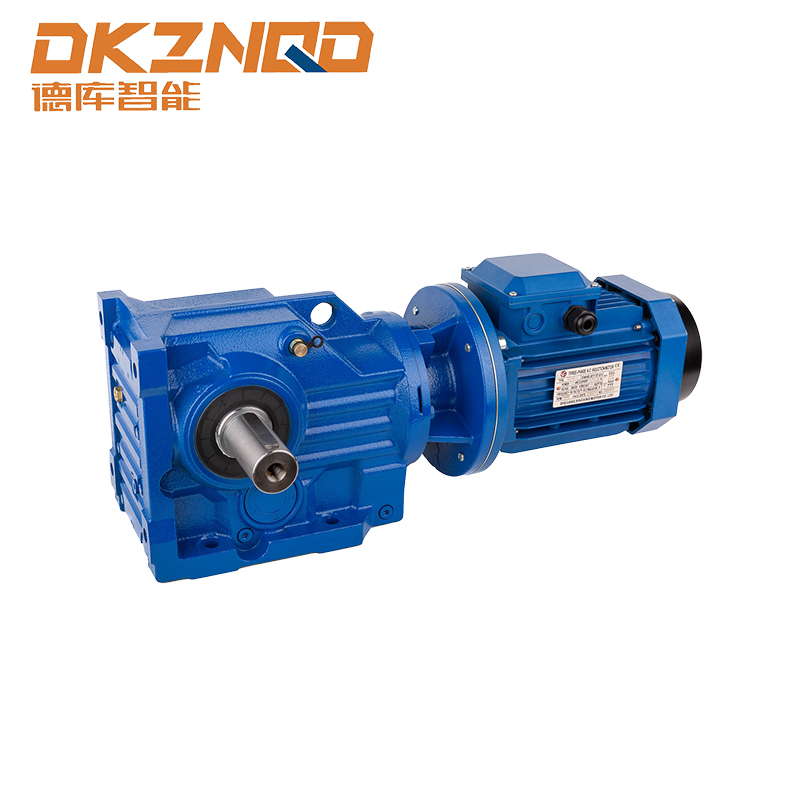

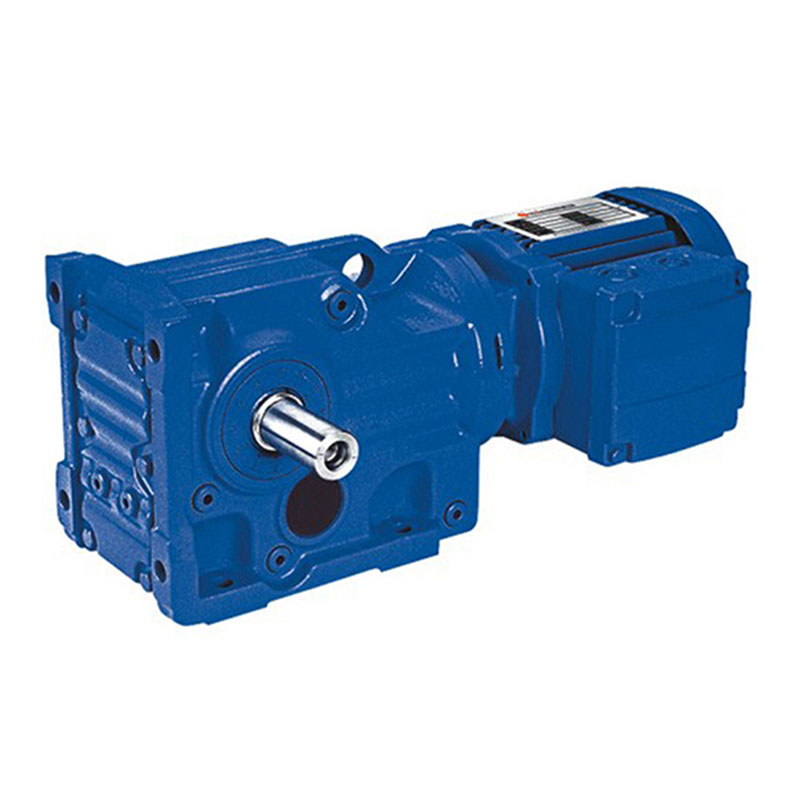

K-seriens spiralväxelmotor
Genom att kombinera spiral- och koniska kugghjulssteg ändrar denna serie kraftöverföringens riktning med ungefär nittio grader inom ett enda hus. Det gör det till ett vanligt val för omrörare, kranar och installationer där drevet behöver svänga ett hörn utan att lägga till en separat rätvinklig växellåda.

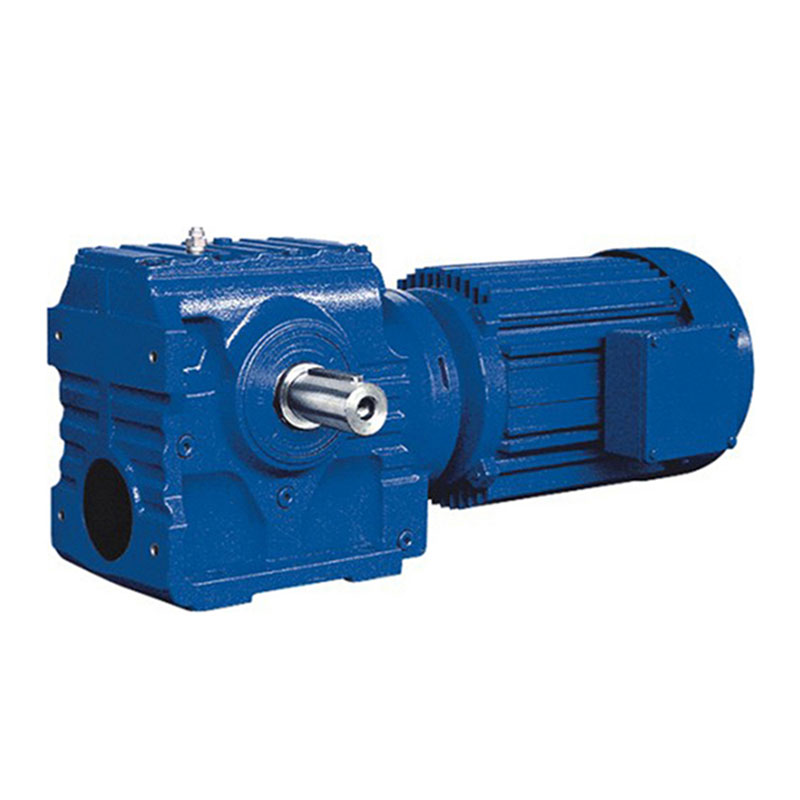

S-serien spiralväxelmotor
Denna serie parar ett spiralformigt ingångssteg med ett snäckväxelutgångssteg, vilket ger ett högre reduktionsförhållande för en enda enhet än en rent spiralformad design samtidigt som husets fotavtryck hålls relativt litet. Avvägningen är en lägre toppeffektivitet än en helspiralformad enhet, eftersom masknät involverar mer glidkontakt än rullande kontakt.
Jämförelse av struktur- och prestandaegenskaper mellan serier
Tabellen nedan sammanfattar de praktiska skillnaderna som bör driva ett urvalsbeslut. Effektivitetssiffror representerar typiska enstegs spiralnätsprestanda och kommer att variera med förhållande, belastning och smörjtillstånd.
| Karakteristiskt | Koaxial spiralformad | Parallell axel spiralformad | Helical-Bevel | Helical-Worm |
|---|---|---|---|---|
| Skaftarrangemang | I kö | Offset parallell | Rätt vinkel | Rätt vinkel |
| Typisk enstegseffektivitet | 96 till 98 procent | 96 till 98 procent | 94 till 96 procent | 82 till 90 procent |
| Bäst lämpad lasttyp | Lätt till medium kontinuerlig | Medel till tung kontinuerlig | Medium med riktningsändring | Lätt till medium, utrymme begränsat |
| Relativt bostadsavtryck | Liten | Medium | Medium | Liten |
| Typisk backlash-klass | Standard till reducerad | Standard till reducerad | Standard | Standard |
Effektivitetssiffror kombineras över steg. En tvåstegs spiralformad enhet som körs med 97 procent per steg ger ungefär 94 procent totalt, medan en spiral-maskkombination på 88 procent enstegs plus ett spiralformigt försteg med 97 procent landar närmare 85 procent totalt. Under ett driftår med flera skift översätts detta gap direkt till elkostnad, vilket är anledningen till att installationer med hög driftcykel tenderar att gynna helixformade konstruktioner även när maskalternativet skulle passa ett mindre fotavtryck.
Monteringsposition och dess effekt på lagrets livslängd
Växelmotorkataloger listar flera standardmonteringspositioner, och frestelsen är att behandla detta som ett rent geometriskt val. I praktiken förändrar monteringsriktningen hur smörjmedlet fördelar sig inuti huset och hur belastningen bärs av lagren, vilket påverkar livslängden även när vridmoment och hastighetsklasser är identiska på papperet.
Vertikal axelorientering koncentrerar mer vikt på det nedre lagret och kräver tillräckligt med oljevolym för att de övre kugghjulens tänder förblir smorda medan enheten körs, eftersom stänksmörjning beror på att rotationen ständigt omfördelar oljan uppåt. När en enhet som ursprungligen var klassad för fotmontering installeras vertikalt utan att kontrollera oljepåfyllningsnivån för den orienteringen, kan det övre steget köras undersmord även om sumpen verkar full ur ett fotmonterat perspektiv. Att granska det monteringsspecifika påfyllningsschemat före installation, snarare än att anta att en enda oljenivå gäller för varje orientering, är ett av de mer förbisedda stegen i driftsättningen.
Förstå bakslag och när det faktiskt spelar roll
Glapp är det lilla rotationsspelet mellan matchande tänder, avsiktligt inbyggt så att kugghjulen inte binder sig eftersom temperaturförändringar gör att huset och kugghjulen expanderar i olika takt. För de flesta applikationer för transportörer, blandning och allmän materialhantering är standardklasser för glapp lämpliga och orsakar inga mätbara processproblem.
Backlash blir ett designproblem i tre specifika situationer:
| Applikationstyp | Varför bakslag är viktigt | Rekommenderat tillvägagångssätt |
|---|---|---|
| Indexering eller positionering av enheter | Spelet översätts direkt till positionsfel varje gång riktningen vänds | Ange reducerad glappklass och verifiera med en mätklocka vid slutmontering |
| Frekvent backning | Upprepad stötbelastning vid riktningsändring påskyndar tandslitage | Välj en serie som är klassad för reversering och minska vridmomentet något |
| Synkroniserade multimotorlinjer | Ojämnt glapp mellan enheter orsakar drift mellan synkroniserade axlar | Få alla växelmotorer på linjen från samma glappklassspecifikation |
Utanför dessa fall tillför kostnaden att jaga en reducerad glappklass utan motsvarande fördel, eftersom normal kontinuerlig rotation i en riktning aldrig kopplar in spelet på ett sätt som påverkar den drivna utrustningen.
Motor till växellåda koppling och där effektiviteten går förlorad
Inte ens ett väldesignat växelsteg kan kompensera för ett dåligt gränssnitt mellan motor och växellåda. Tre faktorer avgör hur mycket av motorns nominella effekt som faktiskt når den drivna lasten:
- Axeluppriktning mellan motorrotorn och ingångsdrevet. Integrerade växelmotorhus tar bort denna variabel nästan helt eftersom motorn är fabriksmonterad på huset, till skillnad från en separat kopplad motor och reducering där fältinriktningstoleranser lägger till en variabel förlust.
- Lagerförspänning på den ingående axeln, som måste ställas in inom tillverkarens tolerans. För liten förspänning tillåter axelrörelse under belastning, och för mycket ökar friktionsförlusterna och förkortar lagrets livslängd.
- Smörjmedels viskositetsgrad i förhållande till den omgivande driftstemperaturen. Ett smörjmedel som är för trögflytande för kallstartsförhållanden ökar kärnförlusterna under start, medan ett som är för tunt för höga omgivningstemperaturer ökar slitaget på tandflankerna över tiden.
Genom att granska tekniska data för en specifik spiralfasad enhet mot det faktiska omgivande temperaturintervallet på installationsplatsen, snarare än att anta att en enda smörjmedelskvalitet täcker alla klimat, förhindrar en stor del av de för tidiga lagerfel som rapporteras i fältservicedata.
Specifikationschecklista innan du gör en beställning
Genom att bekräfta följande punkter innan du slutför en inköpsorder undviker du de vanligaste orsakerna till bristande överensstämmelse mellan katalogbetyg och fältprestanda.
- Bekräfta det erforderliga utgående vridmomentet vid det faktiska varvtalet, inte bara vid motorns märkskylthastighet, eftersom vridmoment och hastighet rör sig omvänt genom ett reduktionssteg.
- Verifiera monteringspositionen och kontrollera att oljepåfyllningsspecifikationen matchar den orienteringen.
- Kontrollera omgivningstemperaturintervallet, inklusive eventuell instängd eller utomhusexponering, mot standardsmörjmedelsklassificeringen.
- Bestäm om arbetscykeln inkluderar frekvent reversering eller start-stopp-drift, vilket påverkar både glappklass och termisk klassificering.
- Kontrollera att axelutgångstypen, oavsett om den är solid axel, ihålig axel eller krympskiva, matchar anslutningsutrustningen.
- Granska servicefaktorn mot faktisk toppbelastning, inklusive eventuell stötbelastning under uppstart.
Tillverkningsprecision och dess långtidseffekt på buller och slitage
Två växelmotorer med identiska publicerade specifikationer kan prestera märkbart annorlunda i fält om den ena skärs och värmebehandlas till en snävare toleransgrad än den andra. Noggrannheten i kugghjulen graderas vanligtvis på standardiserade skalor som kvantifierar profilfel, stigningsfel och helixvinkelavvikelse. Enheter som skärs till en finare grad går tystare och genererar mindre vibrationer vid samma belastning, men ännu viktigare, de tenderar att bibehålla den prestandan över ett längre serviceintervall eftersom det initiala kontaktmönstret är närmare idealiskt, vilket sprider slitaget jämnare över tandytan från den första driftdagen snarare än att koncentrera det på några höjdpunkter som var något utanför toleransen.
Värmebehandlingens konsistens har lika stor betydelse som den första skärningen. Höljes härdningsdjup som varierar över ett växelämne skapar mjuka fläckar som slits snabbare under belastning, vilket så småningom ändrar tandprofilen tillräckligt för att öka spelet utöver dess ursprungliga specifikation. Detta är en anledning till att fältuppmätt spel på en åldrande växellåda ofta överstiger märkskyltens värde även när enheten aldrig har överbelastats.
Vanliga frågor
F1: Vad är den praktiska skillnaden mellan en spiralformad växelmotor och en standardväxelmotor?
Termen växelmotor omfattar alla kombinationer av en motor och ett reduktionssteg, inklusive snäck-, fas-, planet- och spiralkonstruktioner. En spiralformad växelmotor använder specifikt vinklade tänder för reduktionssteget, vilket generellt ger högre effektivitet och lägre ljud än en snäckdesign till ett jämförbart pris, även om det kräver mer exakta hustoleranser för att tillverka.
F2: Kan en fotmonterad enhet installeras vertikalt utan modifiering?
Det beror på serien och det specifika oljepåfyllningsschemat som tillhandahålls av tillverkaren. Vissa höljen använder en gemensam inre kavitetsdesign över alla orienteringar och kräver bara en justerad oljenivå, medan andra använder orienteringsspecifika luftnings- och avtappningspluggslägen som måste ändras för att en vertikal installation ska fungera korrekt.
F3: Hur mycket påverkar reduktionsförhållandet den totala effektiviteten?
Högre förhållanden kräver i allmänhet fler reduktionssteg, och varje ytterligare steg introducerar sina egna maskförluster. En spiralformad enstegsenhet når vanligtvis mitten till hög nittiotalet i procentuell effektivitet, medan en trippelstegsenhet som behövs för ett mycket högt förhållande kan falla in på det höga åttiotalet helt enkelt därför att tre uppsättningar nätförluster sammansätts.
F4: Är en högre servicefaktor alltid det säkrare valet?
En högre servicefaktor ger mer marginal mot stötbelastning och värmeuppbyggnad, men överdimensionering av en växelmotor långt utöver den faktiska belastningen kan pressa in motorn i en mindre effektiv del av dess driftkurva och ökar både inköpskostnaden och det fysiska fotavtrycket utan motsvarande fördel för en jämn, välkarakteriserad belastning.
F5: Hur ofta ska växellådsolja kontrolleras i en förseglad spiralformad växelmotor?
Förseglade enheter fylls vanligtvis för livet eller under ett långt serviceintervall, men extrema omgivningstemperaturer, vatteninträngning genom en skadad tätning eller förlängd drift över den nominella driftcykeln kan bryta ned olja snabbare än standardintervallet förutsätter. En visuell inspektion av tätningar och en periodisk kontroll av oljeprover är fortfarande god praxis även på enheter som marknadsförs som underhållsfria.
