Förstå NEMA Ram Numbering Logic
Ett NEMA-ramnummer är inte en marknadsföringsetikett. Det är en kodad referens till fysisk monteringsgeometri, främst axelhöjd, som låter en underhållstekniker byta motorer mellan tillverkare utan att rita om en bottenplatta. När numreringslogiken väl är förstått, an storlekstabell för elmotorram slutar se ut som en vägg av siffror och börjar fungera som en uppslagstabell för riktiga dimensioner.
Kärnregeln är enkel: dela de två första siffrorna i ramnumret med fyra, och resultatet är axelns mittlinjehöjd över basen, mätt i tum. En 143T ram har därför en 3,5 tums skafthöjd och en 256T ram har en 6,25 tums skafthöjd. Denna singelrelation är ryggraden i varje nema motorramstorlekar tabell publicerad av både standardiseringsorgan och utrustningsintegratörer.
- De två första siffrorna: skafthöjd dividerad med 4, i tum
- Tredje siffran: kodad referens till avståndet mellan monteringsfötter (ramlängd)
- Bokstavssuffix: monteringskonfiguration, t.ex. T för standardiserade axelmått eller C för närakopplad frontmontering
Ramar som delar samma första två siffror, som 143T och 145T, har identiska axelhöjder men olika fotavstånd, vilket är anledningen till att en drop-in ersättningsmotor måste matcha hela rambeteckningen, inte bara de inledande siffrorna.
Historiskt sett utvecklades ramnumrering genom flera revisioner innan T-frame-standarden blev dominerande. Äldre U-ram och tidigare icke-standardiserade konstruktioner använde olika proportionella regler, vilket är anledningen till att en tekniker som drar en motor från utrustning som installerats för decennier sedan kan hitta ett ramnummer som inte alls följer logiken dividera med fyra. När du byter ut äldre motorer är det värt att kontrollera namnskyltens datum och hänvisa till en arkiverad ramtabell istället för att anta att den nuvarande T-ramregeln gäller retroaktivt.
Det praktiska värdet av detta numreringssystem visar sig tydligast vid akuta byten. Ett underhållsteam som står inför ett oplanerat motorfel på en produktionslinje har inte tid att utarbeta ny monteringsutrustning. Läser rambeteckningen från namnskylten och matchar den mot en publicerad nema motorstorlekar referens låter teamet på några minuter bekräfta huruvida en lagerbeställd reserv eller en leverantörsbeställning samma dag fysiskt passar den befintliga basen, kopplingen och ledningsdragningen.
Standard NEMA-motorramstorlekar och måtttabell
Tabellen nedan sammanfattar vanligt specificerade ramar för små och medelstora industrimotorer. Måtten är ungefärliga nominella värden i tum, överensstämmer med publicerade NEMA MG 1-tabeller, och är avsedda för preliminärt layoutarbete snarare än slutgiltigt ritningsgodkännande.
| Frame | Axelhöjd (D) | Axeldiameter (U) | Bas till mitten (D) | Fotlängd (2E) | Typiskt HP-sortiment |
|---|---|---|---|---|---|
| 48 | 3.00 tum | 0,500 tum | 3.00 tum | 3,75 tum | 1/4 till 3/4 |
| 56 | 3,50 tum | 0,625 tum | 3,50 tum | 4,50 tum | 1/3 till 3 |
| 143T | 3,50 tum | 0,875 tum | 3,50 tum | 5,50 tum | 1 till 1,5 |
| 145T | 3,50 tum | 0,875 tum | 3,50 tum | 6,50 tum | 1,5 till 3 |
| 182T | 4,50 tum | 1,125 tum | 4,50 tum | 7,50 tum | 3 till 5 |
| 184T | 4,50 tum | 1,125 tum | 4,50 tum | 8,50 tum | 5 till 7,5 |
| 213T | 5,25 tum | 1,375 tum | 5,25 tum | 9,50 tum | 7,5 till 10 |
| 215T | 5,25 tum | 1,375 tum | 5,25 tum | 11.00 in | 10 till 15 |
| 254T | 6,25 tum | 1,625 tum | 6,25 tum | 12.50 tum | 15 till 20 |
| 256T | 6,25 tum | 1,625 tum | 6,25 tum | 14.50 tum | 20 till 25 |
Läser detta måtttabell för motorram korrekt betyder att inse att axelhöjd och axeldiameter skalas ihop i fasta steg, så en anläggning som standardiseras på en handfull ramfamiljer kan förutsäga krav på koppling och kilspår innan en ersättningsmotor ens kommer.
Fotlängd, listad ovan som 2E-dimensionen, är ofta det värde som slår ut en annars okomplicerad ersättning. Två motorer med identisk axelhöjd, såsom 143T och 145T, kommer att skruvas fast i baser med olika fothålsavstånd, så en tekniker som bara kontrollerar axelhöjden innan han beställer en reserv kan sluta med en motor som inte kommer i linje med de befintliga bottenplattans spår. Genom att hålla en utskriven kopia av fulldimensionstabellen nära delarnas spjälsäng, istället för att förlita sig på minnet av de inledande siffrorna, undviks detta upprepade misstag.
Hästkraftsintervallen som visas i tabellen är typiska snarare än absoluta. Motorkonstruktörer kan skjuta en given ram mot den övre änden av dess hästkraftsområde med hjälp av förbättrade lindningsmaterial eller högeffektiva lamineringsstaplar, så det är vanligt att se två motorer i samma ram separerade av en märkbar skillnad i nominell effekt. När vridmoment, inte bara hästkrafter, är den begränsande faktorn för en applikation, ger en kontroll av namnskyltens vridmoment vid sidan av ramdimensionerna en mer komplett bild än enbart hästkrafter.
Bas-till-centrum-dimension, listad som D i de flesta tabeller, har betydelse för vertikalt spel i täta installationer som underjordiska pumpstationer eller slutna utrustningsslädar. Genom att bekräfta denna dimension innan du beställer förhindras en situation där en korrekt inramad motor inte fysiskt kan ta bort ett hinder över huvudet när den väl har bultats på plats.
NEMA C-Face motormonteringstyper förklaras
C-suffixet identifierar en motor byggd för nära kopplad, frontmonterad installation, oftast ihopkopplad med pumpar, växellådor och fläktar där den drivna utrustningen bultar direkt till motorns front istället för att anslutas genom en flexibel koppling och separat lagerstöd.
56C Rammotormått
Den 56c rammotormått beteckningen är en av de vanligast specificerade små C-ytstorlekarna eftersom den täcker ett brett spektrum av fraktionerad och låg integrerad hästkraft samtidigt som den behåller en kompakt bultcirkel. En typisk 56C-motor använder en 4,5 tums bultcirkeldiameter med fyra gängade monteringshål och en 3,375 tums tappregisterdiameter, vilket möjliggör exakt koncentrisk inriktning med den matchande pumpen eller reducerhuset.
184TC rammotor
Flytta upp i hästkrafter, den 184tc rammotor kombinerar 184T-axelhöjden och fotmönstret med en större 8,5-tums bultcirkel och 6,625-tums tappregister, matchande mellanstora växellådans ingångsflänsar som används i transportördrifter, blandare och omrörarsystem.
En praktisk fältanteckning: TC-ramar behåller standard T-ramfötter förutom frontfästet, så samma motor kan ofta installeras antingen som en fotmonterad enhet eller bultas med framsidan först mot driven utrustning, beroende på basen som redan finns på plats.
Utöver C-face-familjen finns D-face och P-base varianter för applikationer där den drivna utrustningen behöver ett flänsfäste utan en axelförlängning som sticker ut förbi ett fast register, eller där ett projicerat basmönster krävs för vissa pumpkonfigurationer. Dessa är mindre vanligt specificerade i allmänt industriellt arbete men förekommer ofta i vätskehantering och vertikala turbinpumpar, där toleransen för axiell inriktning är snävare än vad vanliga fotmonterade installationer tillåter.
Tappregisterpassningen är värd att betona eftersom den utför mer mekaniskt arbete än själva bultcirkeln. Registret centrerar motoraxeln exakt på den drivna utrustningens ingångshål, medan bultcirkeln bara säkrar enheten när inriktningen redan är etablerad. Ett register med för stort spelrum, även med några tusendelar av en tum, kan introducera tillräckligt med radiell utlopp för att förkorta kopplings- eller tätningslivslängden på en tätkopplad pump, vilket är anledningen till att tillverkarna har snävare toleranser på registerdiametern än på de flesta andra ramdimensioner.
Visualisera C-Face monteringsmönster
Den diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
Metriska vs NEMA motorramar: nyckelskillnader
Anläggningar som köper utrustning internationellt behöver ofta korsreferens NEMA-ramar mot IEC-metriska ramar. De två systemen är byggda på olika basenheter och är inte direkt utbytbara utan en adapter eller en fullständig omkonstruktion av basplattan.
| Karakteristiskt | NEMA ram | IEC metrisk ram |
|---|---|---|
| Storleksenhet | Inches | Millimeter |
| Skafthöjd bas | Ramnummer delat med 4 | Ramnummer motsvarar axelhöjd direkt |
| Bultmönster standard | NEMA MG 1 | IEC 60072 |
| Gemensam skaftfinish | Tumbaserade kilspår | Metriska nyckelspår |
| Typiskt användningsområde | Nordamerika | Europa, Asien, de flesta exportmarknader |
En frekvent förvirring är att vissa IEC-ramnummer verkar numeriskt nära NEMA-ekvivalenter, till exempel en 132M metrisk ram som sitter nära en 145T NEMA-ram i hästkraftsintervall, men den faktiska axelhöjden, bultmönstret och kilspåren är alla olika, så korstransport av delar mellan de två installationssystemen utan verifierade ritningar är en vanlig orsak till misslyckade ritningar.
Nyckelspårsprofil är ett annat område där de två systemen skiljer sig åt på sätt som är lätta att förbise. NEMA-axlar använder vanligtvis en fyrkantig eller rektangulär nyckel med storleken på bråktumsstandard, medan IEC-axlar använder metrisk nyckel i hela millimeter med ett annat förhållande mellan djup och bredd. Ett kopplingsnav borrat och kilt för ett system kommer sällan att acceptera en axel från det andra utan bearbetning, även när den råa axelns diameter råkar mäta nära i båda systemen.
Upphandlingsteam som arbetar över båda standarderna drar nytta av att bibehålla ett enkelt korsreferensblad med ramnummer, axelhöjd, axeldiameter och kilspårdimension sida vid sida för båda systemen, snarare än att förlita sig på hästkrafter som det primära matchningskriteriet. Hästkrafter är det minst tillförlitliga fältet för korsreferenser eftersom effektivitetsklass, arbetscykel och omgivningstemperatur alla förskjuter hästkrafterna en given ram kan leverera, oberoende av dess fysiska monteringsmått.
Överväganden för industrimotorutbyte
An diagram för utbyte av industrimotorer är bara användbar när den står för mer än ramnummer. Innan du behandlar två motorer som utbytbara, verifiera följande sekundära faktorer, eftersom matchande ramstorlek enbart inte garanterar en drop-in passning.
- Axellängd och kilspårbredd, eftersom två motorer som delar ett ramnummer fortfarande kan levereras med olika användbara axellängder
- Kanallådans placering och orientering i förhållande till monteringsfötterna
- Lagertyp, särskilt där den drivna lasten utsätter sido- eller axialbelastning utöver standard kullagerklassificeringar
- Kapslingstyp, eftersom en öppen droppsäker motor och en helt sluten fläktkyld motor i samma ram kommer att ha olika totala längder och krav på kylluftflöde
- Monteringsfotshålmönster, som kan variera något mellan motorer byggda efter äldre och nyare versioner av samma standard
Duty cycle rating förtjänar sitt eget omnämnande på någon checklista för utbyte. En motor stämplad för kontinuerlig drift och en stämplad för intermittent drift kan dela en identisk ram, men den intermittenta enheten kommer att överhettas om den pressas in i en kontinuerlig applikation, oavsett hur väl den mekaniska passningen matchar. Utbytesbeslut baserade enbart på ramgeometri, utan att dubbelkontrollera driftcykeln och isoleringsklassen på märkskylten, är en vanlig källa till för tidigt lindningsfel efter en annars framgångsrik fysisk installation.
Spännings- och frekvenskompatibilitet kompletterar de icke-dimensionella kontrollerna som hör till varje ramjämförelse. Två motorer kan dela en identisk rambeteckning samtidigt som de lindas för olika spänningsklasser eller linjefrekvenser, så ett utbytesdiagram som används för upphandling bör alltid lista elektriska namnskyltdata bredvid de mekaniska ramdata, inte som ett separat uppslagssteg som utförs senare i processen.
När en motor är ihopkopplad med en växelreducerare, sträcker sig ramkompatibiliteten även in i reduceringsingången. För nära kopplade drivlinor, matchning av en korrekt inramad motor till en enhet som t.ex f-serie parallellaxel spiralformad växelmotor kräver att man bekräftar att reduceringsingångsflänsen, axeldiametern och rotationsriktningen alla är i linje med den valda motorramen innan den slutliga monteringen.
Välja ramstorlek för växelmotor- och reducerparning
Val av ram blir mer involverat när en reducering kommer in i drivlinan, eftersom reducerns ingångsgeometri, inte bara motoraxeln, avgör om en given ram fysiskt kommer att bulta ihop. Parallella axlar spiralformade konstruktioner är ett vanligt val där ett kompakt inline fotavtryck och hög effektivitet vid måttliga reduktionsförhållanden är prioriterade.

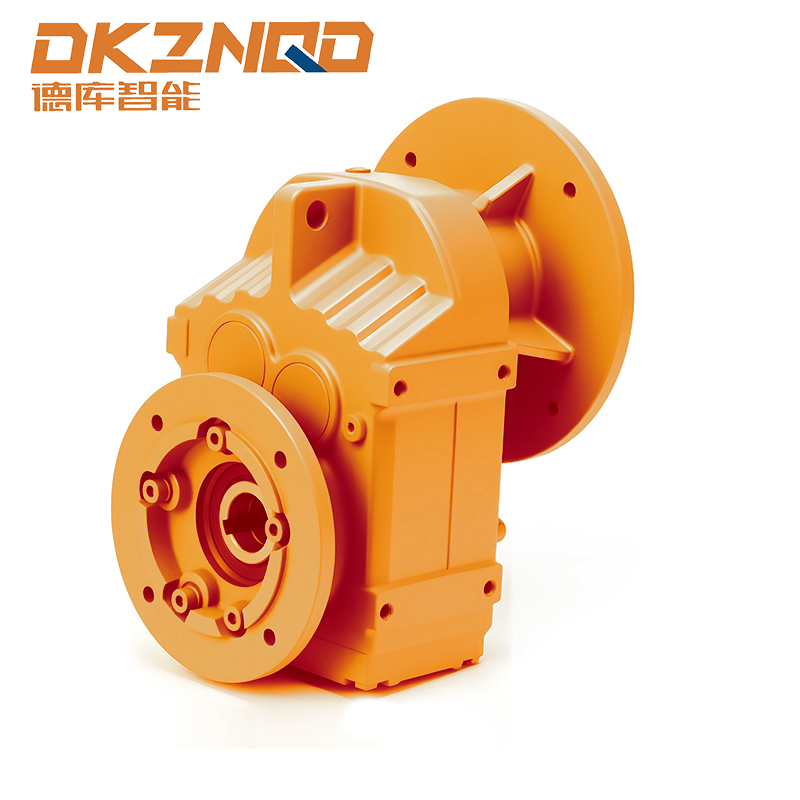

A spiralformad växelmotor med parallell axel Monteringen integrerar vanligtvis en NEMA- eller IEC-rammotor direkt på ett spiralformigt växelsteg, så monteringsgränssnittet, axeldiametern och rotationsriktningen måste kontrolleras mot reducerns indataspecifikationsblad innan du beställer, snarare än att antas utifrån enbart ramnummer.
Faciliteter som standardiseras på en enda reducerfamilj över flera produktionslinjer har ofta lättare att fixa motorns ramstorlek först och sedan välja det alternativ för reduceringsinmatning som matchar, snarare än att arbeta i omvänd ordning.
Utgående vridmoment och servicefaktor är de två siffrorna som mest sannolikt kommer att förbises när en växelmotorenhet specificeras enbart utifrån motorns ramstorlek. En korrekt inramad motor som är bultad till en underdimensionerad reducering kommer fortfarande att svänga, men reducerarens växelsteg kan slitas i förtid under ihållande belastning, särskilt i applikationer med frekventa starter, stötbelastning eller förlängd drift nära toppen av det nominella vridmomentbandet. Att granska reduceringens servicefaktor mot den faktiska driftcykeln för den drivna utrustningen, snarare än mot enbart märkskyltens hästkrafter, är det mer tillförlitliga tillvägagångssättet för dimensionering.
Monteringsorienteringen påverkar också valet av växelmotor på ett sätt som ett ramdiagram för endast motor inte kommer att fånga. En spiralformad enhet med parallell axel avsedd för horisontell montering kan kräva en annan smörjfyllnadsnivå, eller en modifierad ventilationsplats, om samma hus istället monteras vertikalt. Genom att bekräfta den avsedda monteringsriktningen med reduceringsspecifikationsbladet innan du slutför valet av motorram undviker du en kostsam fältändring efter installationen.
Kapslingstyp och dess effekt på ramval
Ramnummer styr monteringsgeometri, men kapslingstyp styr övergripande fysiskt hölje och kylningsbeteende, och de två förväxlas ofta under specifikation. En öppen droppsäker motor och en helt sluten fläktkyld motor byggd på samma rambeteckning kommer fortfarande att dela identisk axelhöjd, bultmönster och fotavstånd, men skiljer sig ändå i total längd, extern fläktkåpadiameter och krav på luftflödesavstånd.
Öppna droppsäkra kapslingar
Öppna droppsäkra konstruktioner förlitar sig på omgivande luft som dras direkt över lindningarna för kylning, vilket håller motorns totala längd kortare men begränsar användningen till relativt rena, torra inomhusmiljöer där luftburet damm eller fukt inte kommer att samlas inuti lindningskaviteten.
Helt slutna fläktkylda kapslingar
Helt inneslutna fläktkylda konstruktioner isolerar lindningarna från den omgivande atmosfären och förlitar sig på en extern axelmonterad fläkt och hölje för att flytta luft över räfflade husflänsar. Detta ger längd och ibland bredd till motorn i förhållande till en öppen droppsäker enhet av samma ram, vilket spelar roll när spelet runt motorn redan är snävt.
| Typ av kapsling | Kylningsmetod | Typisk miljö | Relativ längd |
|---|---|---|---|
| Öppna Drop-Proof | Direkt omgivande luftflöde | Ren, torr inomhus | Kortare |
| Helt sluten fläktkyld | Extern fläkt över räfflat hölje | Dammig, fuktig, utomhus-angränsande | Längre |
| Helt sluten, ej ventilerad | Passiv strålning och konvektion | Låg arbetscykel, förorenad luft | Liknar TEFC |
Eftersom valet av kapsling ändrar de övergripande kuvertmåtten utan att ändra själva monteringsramen, byggs varje inköpschecklista upp kring standardmått för motorram bör behandla kapslingstyp som ett obligatoriskt kompletterande fält, inte en valfri notering, särskilt för eftermonteringsprojekt där ersättningsmotorn måste passa in i ett befintligt utrustningsskydd eller kopplingskåpa.
Vanliga ramstorleksmisstag och hur man undviker dem
| Misstag | Konsekvens | Förebyggande |
|---|---|---|
| Matchar endast de två inledande siffrorna | Fotavståndet stämmer inte överens, motorn bultar inte fast i befintlig bas | Bekräfta alltid helbilds-beteckning inklusive tredje siffran och suffix |
| Ignorerar kapslingstyp vid byte | Den totala längden inte överensstämmer, störningar i ledningsboxen | Korskontrollera bilagans kod bredvid ramnumret |
| Förutsatt att IEC- och NEMA-ramarna byter varandra | Bultmönster och axeldiameter stämmer inte överens | Använd tillverkarens konverteringstabeller, inte närhet till ramnummer |
| Med utsikt över skaftlängden på C-face-enheter | Otillräckligt ingrepp i kopplingen eller reduktionshålet | Verifiera användbar axellängd mot specifikationen för den drivna utrustningen |
De flesta ramrelaterade installationsfel går tillbaka till att förlita sig på en enda dimension isolerat. En grundlig kontroll mot full standardmått för motorram plåt, täckande axel, bultmönster och hölje tillsammans, förhindrar de flesta problem med fältanpassning innan en motor någonsin är opackad.
Vanliga frågor
F1: Hur uppskattar jag snabbt axelhöjden från ett NEMA-ramnummer?
Dela de två första siffrorna i ramnumret med fyra. Resultatet är axelns mittlinjehöjd i tum ovanför monteringsbasen.
F2: Vad betyder T-suffixet på en NEMA-rambeteckning?
Den T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
F3: Kan en 56C rammotor installeras utan en frontmonterad driven komponent?
Ja, många 56C-motorer har både fotmonteringshål och ett ansiktsmonteringsmönster, vilket tillåter båda konfigurationerna beroende på applikation.
F4: Är det säkert att ersätta en NEMA-rammotor med en IEC-motor om hästkrafterna matchar?
Enbart hästkrafter är inte tillräckligt. Standarder för axeldiameter, bultmönster och kilspår skiljer sig mellan de två systemen, så en direkt byte kräver vanligtvis en adapterplatta eller kopplingsbyte.
F5: Varför har två motorer med samma ramnummer ibland olika axellängder?
Ramstandarder fastställer skafthöjd och diameter, men användbar skaftförlängningslängd kan variera beroende på tillverkare inom den tillåtna toleransen, så det bör alltid bekräftas mot applikationsritningen.
