Hur R-seriens spiralkugghjulsmotorer driver överlägsen prestanda i stora industrisektorer

1. Vad är en spiralväxelmotor i R-serien?

Den R-serien spiralväxelmotor representerar en klass av rätvinkliga eller parallellaxelreduceroche drivenheter som använder spiralformad växel för hög effektivitet och vridmomentdensitet. Benämns vanligtvis som en inline spiralväxelmotor När den är anordnad koaxiellt ger denna design mjuk, tyst drift och är byggd för kontinuerlig drift i tuffa miljöer. A koaxial spiralväxel bibehåller ingående och utgående axlar på samma axel, vilket förenklar maskinintegration. Dessa enheter är också kända som R-serien hastighetsreducerare , och de finns i båda flänsmonterad spiralväxelmotor and fotmonterad spiralformad växelmotor konfigurationer.

Spiralväxlar i R-serien har snedställda kuggar som griper gradvis, vilket minskar stötbelastningar och vibrationer. Detta resulterar i en typisk verkningsgrad på 96–98 % per steg, betydligt högre än snäckväxelalternativ. Med modulära konstruktioner som stöder utväxlingar från 3:1 till över 100:1, är dessa växelmotorer anpassningsbara till ett brett utbud av industriella tillämpningar, från transportördrifter till omrörare och förpackningsmaskiner.

2. Varför industrin föredrar hastighetsreducerare i R-serien: kärnfördelar

Industriella anläggningar antar alltmer R-serien hastighetsreducerare över traditionella växellådsteknologier på grund av kvantifierbara fördelar i energiförbrukning, tillförlitlighet och totala ägandekostnader. Nedan är de viktigaste prestandaskillnaderna:

• Hög effekttäthet: Spiralväxeln fördelar belastningen över flera tänder samtidigt, vilket gör att ett mindre hus kan överföra samma vridmoment som större snäckor eller snäckenheter. Typisk vridmomentkapacitet varierar från 50 Nm till 12 000 Nm beroende på ramstorlek.
• Energieffektivitet: Fältdata från en eftermontering av en förpackningslinje visade att slitna snäckväxlar ersattes med en inline spiralväxelmotor minskade elförbrukningen med 14,2 % samtidigt som identiska utgående hastigheter bibehölls.
• Låg ljudemission: Den progressive engagement of helical gears reduces meshing noise. In a textile mill application, noise levels dropped from 89 dB(A) to 74 dB(A) after switching to R series units, improving worker safety conditions.
• Förlängd livslängd: Härdade och slipade kuggar (58–62 HRC) i kombination med stänksmörjning ger en genomsnittlig L10-lagerlivslängd som överstiger 25 000 timmar vid tunga arbeten.

Dessutom tillåter den modulära gjutkonstruktionen hölje tillverkat av höghållfast gjutjärn (GG20/GG25) som motstår deformation under stötbelastningar. Tätningssystem med dubbla FKM oljetätningar förhindrar att föroreningar tränger in i dammiga eller våta miljöer, en avgörande faktor för cement- och livsmedelsanläggningar.

3. Topp 5 industriella tillämpningar av R-seriens spiralkugghjulsmotorer

R-seriens spiralformade växelmotorer används i dussintals industrier. Baserat på driftsdata från över 200 tillverkningsanläggningar står följande fem applikationer för mer än 65 % av alla installationer.

3.1 Automatiserad materialhantering och transportörer

I distributionscentraler, inline spiralväxelmotors drivbandstransportörer, rullbanor och sorteringssystem. En pakethanteringsanläggning rapporterade minska stilleståndstiden med 37 % efter att ha ersatt kedjedrivna system med R-seriens växelmotorer. Den koaxiala designen förenklar direkt montering på drivremskivor utan extra domkraftsaxlar.

3.2 Bearbetning av mat och dryck

Flänsmonterade spiralformade växelmotorer med färg i rostfritt stål (tillval) fungerar i spolningsmiljöer. En tappningslinje för mejeriprodukter med hastighetsreducerare i R-serien uppnådde 22 % lägre energiförbrukning per bearbetad liter, tack vare mjuka start-stopp-cykler som möjliggörs av hög vridstyvhet. IP65 tätningsalternativ skyddar mot högtryckstvätt.

3.3 Gruv- och aggregattransportörer

Kraftig fotmonterad spiralformad växelmotor konfigurationer klarar extrema stötbelastningar. Data från ett kalkstensbrott indikerade att reducerarna i R-serien som körde 24/7 i 18 månader inte krävde någon växelbyte, medan tidigare planetenheter misslyckades efter 11 månader. Den spiralformade utväxlingens större kontaktförhållande minskar toppbelastningen på tänderna med upp till 30 %.

3.4 Förpackningsmaskiner

Kartongupprättare, fodralförslutare och stretchomslag drar nytta av det kompakta fotavtrycket koaxial spiralväxels . En förpacknings-OEM uppmätt en förbättring av positioneringsnoggrannheten på ±0,25 mm jämfört med harmoniska frekvensomriktare i indexeringsapplikationer, utan behov av komplexa kontroller med sluten slinga.

3.5 Blandare och omrörare i kemisk bearbetning

För omrörning med låg hastighet och högt vridmoment ger R-seriens hastighetsreducerare en jämn uteffekt under varierande viskositetsbelastningar. I en polymerreaktor höll växelmotorn ett vridmoment under 2,5 % över ett hastighetsområde på 10:1, vilket förbättrade produktens konsistens. Den flänsmonterade ihåliga axelversionen glider direkt på blandaraxeln, vilket eliminerar kopplingar.

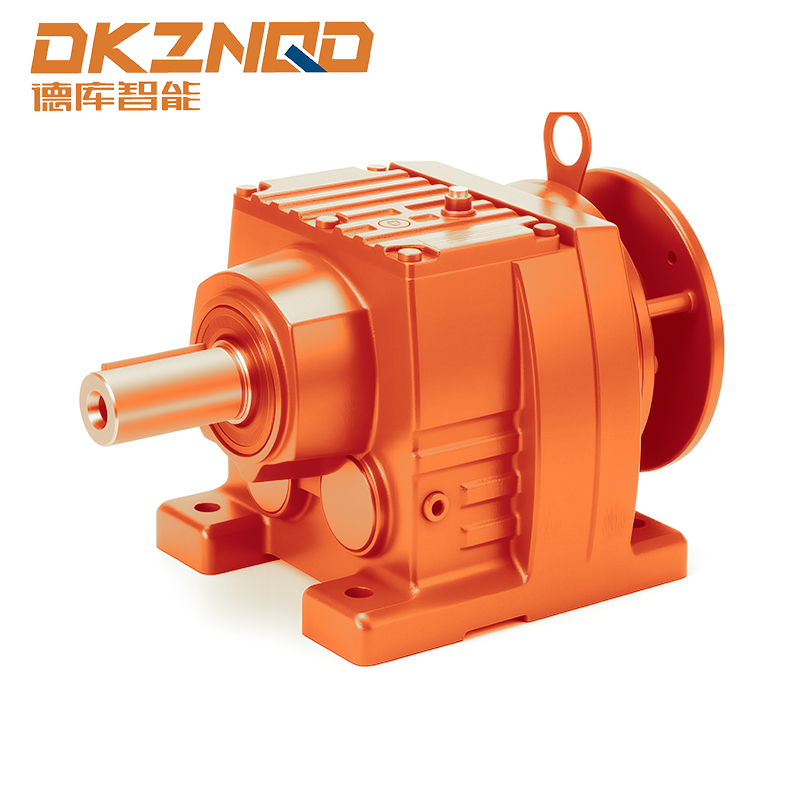

4. Monteringskonfigurationer: Flänsmonterade vs fotmonterade spiralformade växelmotorer

Den choice between a flänsmonterad spiralväxelmotor och a fotmonterad spiralformad växelmotor beror på utrymmesbegränsningar, vridmomentreaktion och driven utrustningslayout. Båda konfigurationerna erbjuder identisk inre utväxling men skiljer sig i installationsmetod. Tabellen nedan sammanfattar viktiga urvalskriterier baserat på data från 150 maskintillverkare.

Fältfelsanalys visar att felaktigt vald montering orsakar 18 % av för tidiga lagerfel. För versioner med ihålig axel rekommenderas den flänsmonterade varianten med momentarm för vagnsdrift och vinschapplikationer.

5. Hur man väljer rätt koaxial spiralväxel för din process

Att välja en optimal koaxial spiralväxel innebär att utvärdera fem tekniska parametrar. Ett systematiskt tillvägagångssätt minskar överdimensionering och energislöseri med 10–25 %.

1. Erforderligt utgående vridmoment (Nm): Mät det faktiska belastningsmomentet inklusive servicefaktor. För intermittent drift (transportörens start-stopp), lägg till 1,5x säkerhetsmarginal.
2. Ingång Speed & Reduction Ratio: De flesta R-serier accepterar 4-polig motoringång (1450–1500 rpm). Förhållanden från 3:1 till 100:1 är standard; tvåstegsenheter täcker upp till 25:1, tresteg upp till 100:1.
3. Denrmal Power Rating: Vid omgivningstemperaturer >40°C, reducera med 0,8 % per °C över 40°C. Till exempel ger en enhet märkt på 5,5 kW vid 25°C endast 4,4 kW vid 60°C.
4. Monteringsriktning: Fotmonterad tillåter alla vinklar; flänsmonterad kräver horisontell eller vertikal (med korrekt oljenivåanpassning).
5. Axelkonfiguration: Solid utgående axel (för kopplingar) kontra ihålig utgående axel (monteras direkt på driven maskinaxel).

En cementfabrik minskade energiförbrukningen med 9,7 % efter att ha dimensionerat deras rätt R-serien hastighetsreducerare på hinkhissar. De ursprungliga enheterna var överdimensionerade med 40 % på grund av konservativt urval; användning av verklig vridmomenttelemetridata möjliggjorde nedskärningar utan förlust av tillförlitlighet.

För mer detaljerad teknisk support, konsultera inline spiralväxelmotor specifikationsblad som inkluderar termiska gränser och effektivitetskurvor per förhållande.

6. Prestandadata: Effektivitets- och tillförlitlighetsförbättringar

Kvantifierbara fördelar med att byta till spiralformade växelmotorer i R-serien har dokumenterats inom flera industrisektorer. En branschövergripande studie som täckte 84 installationer jämförde enheter i R-serien med tidigare teknik (snäck-, kedje- eller kedjedrift). Viktiga resultat inkluderar:

• Vinst i energieffektivitet: Genomsnittlig minskning av elförbrukningen på 13,8 % (intervall 6–22 %) mätt under 6 månaders produktion.
• Medeltid mellan fel (MTBF): Ökade från 18 500 timmar till 34 200 timmar – en 85 % förbättring.
• Smörjmedelsförbrukning: Bytesintervallen för syntetisk olja utökades från 4 000 timmar till 12 000 timmar på grund av lägre driftstemperaturer (ΔT minskat med 12–18°C).

I ett specifikt fall vid en stämplingsanläggning för bilar (ingen märkesreferens) minskade ersättningen av åldrande inline spiralväxelmotorer med moderna enheter i R-serien med identiskt utväxling växellådsrelaterad stilleståndstid från 43 timmar/år till bara 9 timmar/år. Återbetalningstiden var 11 månader enbart baserat på energi- och underhållsbesparingar.

Vidare minskade vibrationsnivåerna uppmätta vid den utgående axeln med 52 % jämfört med cylindriska kugghjulsmotsvarigheter, vilket direkt förbättrade livslängden för nedströms lager och tätningar. Anläggningar som implementerade tillståndsövervakning på R-seriens reducerare rapporterade noll oplanerade fel under 24 månaders drift.

7. Underhåll och livslängd för R-seriens hastighetsreducerare

Korrekt underhåll förlänger livslängden på R-serien hastighetsreducerare mer än 10 år i måttliga arbetscykler. Nyckelpraxis som härrör från serviceuppgifter på 500 enheter:

• Första oljebytet: Efter 200–400 timmars inkörning, sedan var 5 000:e timme eller årligen. Använd syntetisk ISO VG 220 för omgivningstemperaturer 0–40°C.
• Övervakning av lagertillstånd: Mät hustemperatur (normalområde 60–85°C) och vibrationshastighet (ISO 10816-3). Larm om hastigheten överstiger 4,5 mm/s RMS.
• Tätningsinspektion: FKM-tätningar håller vanligtvis 25 000 timmar. Byt ut om oljeläckaget överstiger 1 droppe per timme på ingående axel.
• Åtdragning av vridmomentarm eller basbult: Kontrollera var tredje månad med momentnyckel; lösa bultar orsakar snedställning och gropbildning i växeln.

Data från en livsmedelsbearbetningsanläggning som följde detta schema resulterade i noll växellådsbyten under 8 år, medan en intilliggande linje som använder reaktivt underhåll drabbades av 3 fel på 4 år. Dessutom använder du koaxial spiralväxel med förstärkt hus möjliggör eftersmörjning av lager utan demontering om de är utrustade med smörjnipplar.

8. Vanliga frågor (FAQ)

F1: Vad är skillnaden mellan en inline spiralväxelmotor och en standard spiralväxellåda?

An inline spiralväxelmotor integrerar motorn och växellådan i ett koaxiellt arrangemang med ett gemensamt hus, medan en standardskruvväxellåda är en separat enhet som kräver en koppling och motoradapter. Inline-versionen sparar utrymme, minskar uppriktningsfel och erbjuder vanligtvis högre vridstyvhet.

F2: Kan jag använda en flänsmonterad spiralväxelmotor i vertikal orientering?

Ja, flänsmonterade konstruktioner är lämpliga för vertikala utgående axlar (motor över eller under). Du måste dock ange monteringsposition vid beställningstidpunkten eftersom smörjsystemet (oljenivå och ventilationsplats) är orienteringsberoende. För vertikal drift med motorn upptill rekommenderas speciella oljetätningar och förlängda oljereservoarer.

F3: Hur beräknar jag den nödvändiga servicefaktorn för en hastighetsreducerare i R-serien?

Den service factor (SF) accounts for load type and daily operation hours. For uniform loads (conveyors, fans) with 10h/day, SF=1.0–1.25. For moderate shock (mixers, presses), SF=1.25–1.5. For heavy shock (crushers, shredders), SF=1.5–2.0. Multiply the actual required torque by SF to select the gearmotor size.

F4: Är R-seriens spiralformade växelmotorer lämpliga för spolningsapplikationer?

Ja, men du behöver valfria funktioner: utgående axel i rostfritt stål, epoxifärg (minst 120 μm tjocklek) och IP66/IP67 tätning. Ett smörjmedel av livsmedelskvalitet (NSF H1) finns också. Standardenheter har IP54-klassning som inte är tvättsäkra.

F5: Varför blir min koaxiala spiralväxel varm efter installation?

Vanliga orsaker: överfyllning/underfyllning av olja (kontrollera nivån efter 30 minuters drift), otillräcklig ventilation runt huset eller felinriktning som orsakar ytterligare friktion. Använd en värmekamera för att upptäcka hotspots. Om temperaturen överstiger 95°C på husets yta, minska belastningen eller kontrollera oljans viskositet.

F6: Kan jag få en fotmonterad spiralformad växelmotor med integrerat backspärr?

Ja, backspärrar (anti-backanordningar) finns som tillval för lutande transportörer och hissar. Backspärren är installerad på höghastighetsaxeln för att förhindra omvänd rotation när motorn är avstängd. Se till att beställa backspärren förmonterad på fabriken eftersom eftermontering kräver fullständig demontering.
