Vilka monteringslägen (M1-M6) finns för S-seriens växlar?

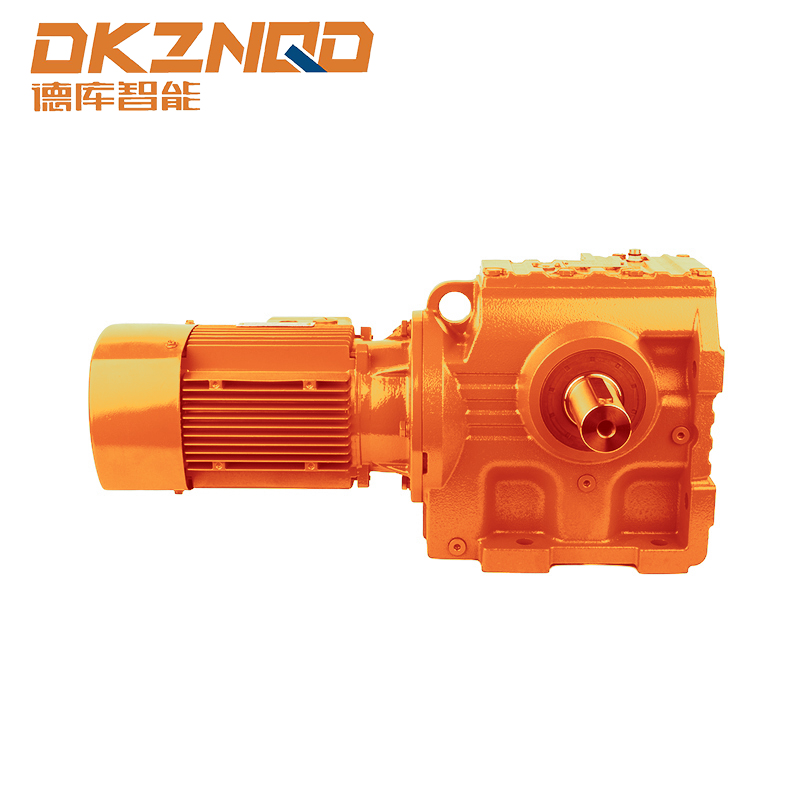

Introduktion till S-seriens spiralformade snäckväxelmotorer

Den S-serien spiralformad snäckväxelmotor används ofta i industrimaskiner på grund av dess kompakta design, höga vridmomentöverföring och tillförlitlighet under olika driftsförhållanden. Att förstå monteringspositioner (M1-M6) av dessa växlar är avgörande för ingenjörer och systemkonstruktörer som strävar efter att uppnå optimal prestanda och säkerställa mekanisk kompatibilitet.

Den här artikeln fördjupar sig i de specifika monteringspositioner som finns tillgängliga för S-seriens växlar, och utforskar deras konfigurationer, fördelar och praktiska tillämpningar i olika industrier.

Översikt över monteringspositioner (M1-M6)

S-seriens växlar är utformade för att stödja flera monteringsriktningar, kategoriserade som M1 till M6. Varje monteringsposition motsvarar ett unikt arrangemang av ingående och utgående axlar i förhållande till motorhuset. Att välja rätt monteringsposition påverkar:

• Driftseffektivitet och vridmomentleverans
• Enkel installation i trånga utrymmen
• Underhållstillgänglighet och säkerhetsefterlevnad

Nedan finns en detaljerad förklaring av varje monteringsposition och dess tillämpningar:

M1 Position: Horisontell fotmontering

Den M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• Transportörer och materialhanteringssystem
• Förpackningsmaskiner där montering i golvnivå är att föredra
• Tillämpningar som kräver stabil uppriktning under höga vridmomentbelastningar

Fördelar med M1-montering inkluderar enkel åtkomst för smörjning och inspektion , och kompatibilitet med standardiserade basmått som vanligtvis används i industriella växellådor.

M2 Position: Horisontell flänsmontering

M2-konfiguration innebär horisontell installation med en fläns vid utgående axelände för direkt koppling. Denna orientering är lämplig för:

• Direkt integrering i roterande maskineri utan extra fästen
• Pumpar, kompressorer och fläktdrifter där axeluppriktning är kritisk
• Tillämpningar som kräver kompakt installation i begränsat horisontellt utrymme

Den M2 flange mount minskar vibrationsöverföringen och förenklar installationen jämfört med fotmonterade alternativ.

M3 Position: Vertikal axel nedåt

I M3-konfigurationen pekar den utgående axeln nedåt. Detta är särskilt användbart vid anslutning till vertikalt orienterade maskiner, såsom:

• Blandare och omrörare i kemiska eller livsmedelsbearbetningsanläggningar
• Vertikala transportörer och hissar
• Tillämpningar som kräver direkt nedåtdrivning med minimal axelförlängning

Denna monteringsorientering kräver noggrant övervägande av smörjning och tätning pga gravitationsdriven oljedistribution längs kugghjulen.

M4 Position: Vertikal axel upp

M4 är inversen av M3, där den utgående axeln pekar uppåt. Det används vanligtvis i:

• Hophissar och vertikala transportörer med uppåtgående rörelse
• Industriella blandare där vridmomentöverföringen behöver flytta material uppåt
• Situationer där växeln är installerad under en ansluten mekanism för kompakt vertikal uppriktning

Den M4 position necessitates optimerad smörjväg för att säkerställa jämn oljefördelning över snäckhjul och spiralformade växlar.

M5 Position: Horisontell axel sidomonterad

M5 representerar en horisontell orientering där växeln är monterad på sin sida. Denna tjänst är vald för:

• Maskiner med utrymmesbegränsningar som kräver installation av sidoväxlar
• Integrering i transportörsystem med förskjutna drivpunkter
• Applikationer som kräver förbättrad anpassning mellan motor och driven axel med minimalt fotavtryck

Sidomonteringsburk förbättra mekanisk stabilitet i kompakta system men kan kräva anpassade fästen eller stöd.

M6 Position: Fläns vertikal

M6-konfiguration kombinerar vertikal axelorientering med flänsmontering. Viktiga fördelar inkluderar:

• Underlättar direktanslutning till vertikala motorer eller pumpar
• Idealisk för installationer med höjdbegränsningar eller där golvytan är begränsad
• Förbättrad vridmomentfördelning i vertikala applikationer med hög belastning

M6-positionering kräver ofta exakt inriktning och kan dra nytta av vibrationsdämpande fästen för att säkerställa långsiktig driftstabilitet.

Praktiska överväganden för val av montering

Att välja rätt monteringsposition är mer än ett mekaniskt beslut – det involverar hänsyn till driftsmiljön, tillgänglighet och underhållskrav. Ingenjörer bör överväga:

• Krav på lastriktning och vridmoment
• Smörjfördelning och växellådsoljehållning
• Utrymmesbegränsningar och integration med befintliga maskiner
• Enkel inspektion, servicevänlighet och säkerhetsöverensstämmelse

Att följa dessa överväganden garanterar optimal prestanda och förlängd livslängd av växeln.

Jämförelsetabell för S-seriens monteringspositioner

Slutsats

Förstå M1-M6 monteringspositioner för S-serien spiralformad snäckväxelmotor gör det möjligt för ingenjörer att fatta välgrundade beslut angående installation, vridmomentöverföring och systemets livslängd. Varje position erbjuder unika fördelar skräddarsydda för specifika driftsbehov, vilket säkerställer att växeln fungerar tillförlitligt under olika industriella scenarier.

Rätt val, kombinerat med hänsyn till smörjning, uppriktning och tillgänglighet, kan avsevärt förbättra prestanda och underhållseffektivitet för industriella växelsystem.

FAQ

F1: Vad är skillnaden mellan M1 och M2 monteringspositioner?

M1 är horisontellt fotmonterad, medan M2 använder en fläns för horisontell montering, lämplig för direktkoppling med maskiner och förbättrad vibrationskontroll.

F2: Kan en växel i S-serien arbeta i vertikala lägen?

Ja, M3, M4 och M6 tillåter vertikal installation, med noggrann uppmärksamhet på smörjning och inriktning för att säkerställa tillförlitlig drift.

F3: Vilken monteringsposition är bäst för installationer med begränsat utrymme?

M5 (horisontell sidomonterad) och M6 (vertikal fläns) är idealiska för kompakta installationer där golvytan är begränsad.

F4: Påverkar monteringspositioner underhållskraven?

Ja, positioner som M3 och M4 kräver noggrann smörjning, medan M1 och M2 tillåter enklare åtkomst för inspektion och service.
