Förstå rollen av hastighetskontroll i vätskesystem
Industriell tillverkning och vätskebearbetningsanläggningar är starkt beroende av motoriserade system för att flytta vätskor, gaser och material. Historiskt har dessa system arbetat med en konstant hastighet och förlitar sig på mekaniska strypanordningar som ventiler, spjäll eller bypass-slingor för att reglera flöde och tryck. Detta traditionella tillvägagångssätt introducerar betydande mekanisk påfrestning, förkortar utrustningens livslängd och slösar bort avsevärda mängder elektrisk energi. För att komma till rätta med dessa driftsmässiga ineffektiviteter använder moderna industrisystem elektronisk hastighetskontrollteknik för att matcha motoreffekten direkt med efterfrågan i realtid.
I pumptillämpningar fluktuerar vätskebehovet kontinuerligt baserat på produktionscykler, systemtrycksförändringar och processkrav. Att köra en pump med full hastighet samtidigt som utgången stryps med en kontrollventil motsvarar att köra ett fordon med gaspedalen helt nedtryckt samtidigt som fordonets hastighet regleras med bromspedalen. Elektronisk hastighetsreglering eliminerar detta slöseri genom att dynamiskt ändra drivmotorns rotationshastighet. Denna tekniska analys utforskar de grundläggande tekniska principerna för hastighetskontroll, vätskedynamik och integrationen av exakta mekaniska drivningar i tunga applikationer.
Definiera tekniken: Vad är en VFD?
När ingenjörsteam möter industriella vätskesystem uppstår ofta den grundläggande frågan: vad är en vfd och hur samverkar det med befintlig infrastruktur? En frekvensomformare, vanligen förkortad som en VFD, är en elektronisk effektomvandlingsanordning som används för att reglera hastigheten och rotationsmomentet för en trefas induktionsmotor. Genom att manipulera frekvensen och spänningen för den elektriska kraften som tillförs motorn, tillåter frekvensomriktaren förare att uppnå steglöst justerbar hastighetskontroll över hela driftområdet för den drivna utrustningen.
Förståelse vad är en vfd kräver att man ser bortom enkel hastighetsjustering; det är en intelligent power manager. I typiska industriella miljöer levereras elektrisk kraft som växelström med en fast frekvens, vanligtvis femtio eller sextio hertz. En induktionsmotor ansluten direkt till denna näteffekt kommer att rotera med en fast synkron hastighet som bestäms av antalet magnetiska poler i motorns stator. A vad är en frekvensomformare systemet bryter detta stela förhållande genom att omvandla den inkommande växelströmskraften med fast frekvens till en växelströmsutgång med variabel frekvens och variabel spänning. Denna förmåga förvandlar en standardmotor med fast hastighet till en tillgång med justerbar hastighet som kan utföra exakt processkontroll.
Genomförandet av frekvensomriktare vfds spänner över otaliga industriella domäner, inklusive vattenreningsverk, kemiska processanläggningar, kyltorn och oljeraffinaderier. Inom dessa miljöer, en frekvensomriktare för pumpar fungerar som den primära mekanismen för att balansera systemets hydraulik, förhindra vattenslag och minimera energiförbrukningen. Genom att justera motorhastigheten för att matcha exakta systemkurvor, eliminerar dessa frekvensomriktare behovet av restriktiva mekaniska ventiler, vilket förbättrar både tillförlitligheten och processens repeterbarhet.
Hur en frekvensomformare fungerar: De tre interna stegen
Omvandlingen av nätkraft med fast frekvens till utsignal med justerbar frekvens involverar tre distinkta elektriska delsystem som arbetar i serie inuti drivhuset. Dessa steg arbetar sekventiellt för att likrikta, filtrera och invertera den elektriska energin, vilket säkerställer att den anslutna motorn får en starkt kontrollerad elektrisk vågform.
Likriktarstadiet
Det initiala steget består av en halvledarlikriktarbrygga som accepterar inkommande trefas växelspänning från elledningen. Genom att använda en rad högeffektsdioder eller kiselstyrda likriktare, omvandlar detta steg den dubbelriktade växelströmmen till enkelriktad likström. Denna process representerar det grundläggande steget för att koppla bort motorn från nätfrekvensen.
DC-bussfiltret
Utsignalen från likriktarsteget är en pulserande likspänning som innehåller betydande elektrisk rippel. Det andra steget använder en massiv uppsättning kraftiga kondensatorer, ofta ihopkopplade med induktiva chokes, för att jämna ut dessa fluktuationer. Detta filtrerade mellansteg ger en ren, stabil reservoar av högspänningslikström för slutsteget av omvandlingen.
Inverterstadiet
Det sista steget använder bipolära transistorer med isolerad grind med hög hastighet för att omvandla den stabila DC-bussspänningen tillbaka till en AC-vågform. Genom att slå på och av dessa transistorer tusentals gånger per sekund skapar frekvensomriktaren en serie spänningspulser. Denna teknik, känd som pulsbreddsmodulering, syntetiserar en simulerad sinusformad strömvågform vid exakt den frekvens och spänning som krävs av processen.
Pumpdynamik och drift med variabel hastighet
För att maximera användbarheten av hårdvara för hastighetskontroll måste ingenjörer utvärdera de specifika fysiska lagarna som styr den drivna utrustningen. Centrifugalpumpar, som utgör den stora majoriteten av industriella vätskedistributionssystem, fungerar enligt en specifik uppsättning fysiska principer som kallas affinitetslagarna. Dessa matematiska samband dikterar hur förändringar i axelhastighet påverkar flödeshastighet, utloppstryck och bromshästkrafter.
Enligt dessa principer ändras fluidflödeshastigheten i direkt, linjär proportion till en förändring i axelhastighet. Utloppstrycket eller tryckhöjden som utvecklas av pumpen ändras dock i proportion till kvadraten på hastighetsändringen. Det mest kritiska är att den elektriska effekt som förbrukas av motorn ändras i proportion till hastighetsändringens kub. Detta kubiska förhållande utgör den matematiska grunden för de exceptionella energibesparingsmöjligheter som realiseras genom moderna motorhastighetskontroller.
När man använder VFD-hastighetskontroll för industriella pumpar, ger även en mindre minskning av drifthastigheten en oproportionerligt stor minskning av effektförbrukningen. En minskning av en pumpmotorhastighet med tjugo procent resulterar till exempel i en teoretisk minskning av effektbehovet på nästan femtio procent. Detta gör variabel hastighetsreglering oändligt överlägsen mekanisk strypning, där motorn fortsätter att dra full effekt samtidigt som den kämpar mot en stängd ventil, vilket slösar energi som värme och friktion i pumphuset.
Kvantifierbara fördelar med att implementera VFD i pumpinfrastruktur
Att integrera modern kraftelektronik i vätskehanteringsinfrastrukturen ger omfattande driftsfördelar som sträcker sig långt utöver enkel energibesparing. Dessa fördelar påverkar direkt anläggningens tillförlitlighet, underhållsbudgetar och processprecision.
- Betydande energibesparingar: Genom att matcha elförbrukningen med processbehovet i realtid, eliminerar anläggningar slöseri med kraft som finns i bypass-system och strypreglerventiler.
- Mjukstartfunktioner: Elektronisk styrning eliminerar hög startström under motoracceleration, förhindrar lokala spänningsfall och reducerar mekaniska stötar över hela drivlinan.
- Exakt processreglering: Återkopplingsintegrering med sluten slinga gör att frekvensomriktaren kan justera hastigheter dynamiskt baserat på tryck-, temperatur- eller flödestransmittrar, vilket stabiliserar hela processen.
- Förlängd livslängd för mekaniskt slitage: Drift med lägre hastigheter minskar slitaget på pumphjul, mekaniska axeltätningar och inre lager, vilket förlänger medeltiden mellan fel.
- Eliminering av vattenhammare: Programmerade accelerations- och retardationsramper förhindrar plötsliga hastighetsförändringar i rörledningssystem, vilket förhindrar katastrofala tryckstötar.
Tabellen nedan belyser driftsskillnaderna mellan traditionella pumpsystem med fast hastighet och moderniserade frekvensomriktarinstallationer över kritiska tekniska parametrar.
| Driftsparameter | Fast hastighet med strypventil | Variabel frekvensstyrning |
|---|---|---|
| Motorenergiförbrukning | Förblir hög oavsett faktiska vätskeflödeskrav | Skalar kubiskt med motorhastighetsminskningar |
| Startar aktuell Inrush | Upp till sex till åtta gånger normal fulllastström | Kontrollerad acceleration; överskrider aldrig fulllast |
| Mekanisk belastning på tätningar | Högt på grund av mottryck och konstant toppfartsdrift | Minimerat på grund av reducerade axelhastigheter och låga vibrationer |
| Systemtryckshantering | Regleras via mekanisk begränsning; benägen för plötsliga toppar | Underhålls smidigt via elektroniska återkopplingsslingor |
| Systemeffektfaktor | Nedbryts avsevärt under reducerad mekanisk belastning | Hålls på en hög nivå över hela verksamhetsområdet |
Vridmomentklassificering och alternativa industriella tillämpningar
Industriella maskinlaster kategoriseras generellt i två huvudtyper baserat på deras vridmomentkrav: variabelt vridmoment och konstant vridmoment. Centrifugalpumpar och fläktar representerar variabla vridmomentbelastningar, där det erforderliga vridmomentet ökar med kvadraten på varvtalet. Däremot kräver positiva deplacementpumpar, transportörsystem, kolvblandare och kompressorer identiskt vridmoment oavsett driftshastighet.
Implementering av VFD-applikationer med konstant vridmoment kräver distinkta tekniska specifikationer jämfört med standardinstallationer av centrifugalpumpar. För konstanta vridmomentbelastningar måste frekvensomriktaren ge en konsekvent strömutgång över hela sitt frekvensområde för att säkerställa att motorn kan övervinna motstånd vid låga varvtal utan överhettning. Kraftiga industriblandare eller deplacementpumpar förlitar sig på dessa specialiserade inställningar för att hantera högviskösa vätskor utan att stanna under låghastighetscykler.
På liknande sätt representerar en kompressor med variabel frekvens en annan vanlig applikation med konstant vridmoment som finns i industriella tillverkningsanläggningar. Luftkompressorer möter snabbt föränderliga luftbehov under ett produktionsskifte. Genom att använda en frekvensomriktare med justerbar hastighet kan kompressorn modulera sin rotationshastighet för att upprätthålla ett perfekt stabilt systemlufttryck, vilket eliminerar de mycket ineffektiva start- och stoppcyklerna eller kontinuerlig tomgång utan belastning som är typiska för standardkompressorkontrollscheman.
Mekanisk drivsynergi: Kopplar VFD:er med högeffektiv utväxling
Medan elektronisk hastighetskontroll optimerar den elektriska ingången till en motor, måste det mekaniska transmissionssystem som ansvarar för att leverera den kraften till den drivna utrustningen vara lika optimerat. Industrisystem med hög efterfrågan kräver robusta mekaniska komponenter som kan hantera variabla rotationshastigheter, reverserande belastningar och profiler med högt vridmoment utan att kompromissa med systemets totala effektivitet.

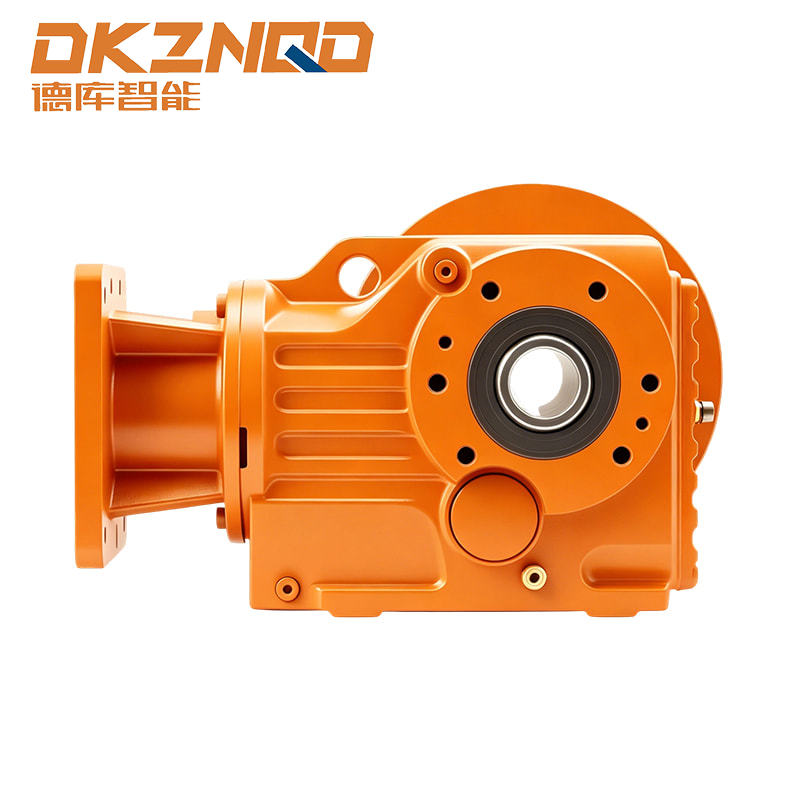

Bilden nedan illustrerar en typisk högpresterande industriell växelmotorkonfiguration utformad för att hantera krävande variabla hastighetsprofiler och bibehålla mekanisk effektivitet i tuffa driftsmiljöer.
När en motor saktar ner under elektronisk hastighetskontroll saktar dess interna kylfläkt också ner, vilket kan leda till värmeuppbyggnad om motorn arbetar med högt vridmoment under längre perioder. Genom att använda en högeffektiv spiralformad konisk växelreducerare kan motorn arbeta inom sitt optimala varvtalsband samtidigt som den ger den nödvändiga mekaniska hastighetsminskningen vid utgående axel. Denna synergi skyddar elektriska komponenter från termisk nedbrytning samtidigt som den levererar maximal mekanisk tillförlitlighet till hela anläggningsprocessen.
Beräkna energibesparing med VFD-enheter: ett verkligt scenario
För att fullt ut motivera den kapitalinvestering som krävs för att distribuera elektroniska hastighetskontrollsystem måste anläggningens ingenjörsteam utvärdera de långsiktiga ekonomiska konsekvenserna. Den ekonomiska bärkraften för dessa installationer blir uppenbar när man tittar på energibesparing med VFD-enheter över en förlängd driftstid.
Tänk på en industriell kylvattenpump som drivs av en nittio kilowatt induktionsmotor som går kontinuerligt under hela året. I en standardinstallation som använder en mekanisk strypventil, drar motorn ungefär nittiotvå kilowatt elektrisk kraft från nätet kontinuerligt för att övervinna systemfriktion och strypningsbegränsningar. Vid standardpriser för industriell nytta representerar den kontinuerliga driften av denna omodulerade tillgång en betydande baslinjedriftskostnad.
Om systemet eftermonteras med en elektronisk varvtalsomvandlare och det genomsnittliga erforderliga flödet sjunker till åttio procent av maximal kapacitet under halva driftåret, sjunker effektbehovet avsevärt. Enligt centrifugalpumpens affinitetslagar minskar drift med åttio procents hastighet den erforderliga elektriska effekten till ungefär fyrtiosju procent av fulllastvärde. Följande analytiska tabell visar den årliga strömförbrukningen och ekonomiska konsekvenser av denna hastighetsreduktionsstrategi.
| Operativt mått per år | Traditionellt strypsystem | System med variabel hastighet |
|---|---|---|
| Driftsperiod med högt flöde (100 % hastighet) | 4380 timmar vid 92 kW | 4380 timmar vid 93 kW (inklusive drivförlust) |
| Driftsperiod med lågt flöde (80 % hastighet) | 4380 timmar vid 92 kW | 4380 timmar vid 44 kW |
| Total årlig elenergiförbrukning | 805920 Kilowatt-timmar | 600060 Kilowatt-timmar |
| Nettoenergibesparingar uppnådda | Baslinjereferensvärde | 205860 kilowattimmar sparade årligen |
| Minskade driftskostnader | 0 % reduktion | Cirka 25 % sänkning av energikostnader |
Detta beräknade scenario belyser de ekonomiska fördelarna som uppnås när man tillämpar hastighetsmodulering på vätskehanteringsprocesser. Förutom direkta elektriska besparingar förlänger minskningen av systemets drifttimmar vid maximalt tryck de mekaniska komponenternas livslängd, sänker kostnaderna för anläggningens underhåll och minimerar oplanerade produktionsstopp.
Vanliga frågor om frekvensomriktare
F1: Kan alla vanliga industriella AC-induktionsmotorer drivas med en frekvensomformare?
De flesta moderna trefasiga AC-induktionsmotorer kan arbeta med en elektronisk varvtalsstyrning. Äldre motorer eller motorer konstruerade utan adekvat isolering kan dock uppleva isolationsförsämring på grund av de snabba spänningsspikar som genereras av pulsbreddsmodulationsväxling. För optimal tillförlitlighet bör motorer uppfylla industristandarder för prestanda vid drift av växelriktare, vilket säkerställer att högtemperaturisolering och lämpligt lagerskydd är integrerade i konstruktionen.
F2: Vilken är den lägsta hastighet med vilken en industripump säkert kan köras med en VFD?
Minsta drifthastighet beror helt på pumpens konstruktion och motorns kylningsmetod. Centrifugalpumpar bör i allmänhet inte köras under den hastighet som krävs för att övervinna det statiska systemets tryckhöjd, eftersom drift under denna punkt resulterar i ett nollflödestillstånd som kan överhetta pumpen. Ur ett motorperspektiv tappar helt slutna fläktkylda standardmotorer kyleffektivitet vid låga hastigheter. Om kontinuerlig drift med låg hastighet krävs, bör en extra kylfläkt med konstant varvtal eller en högeffektiv växelreducerare användas.
F3: Hur påverkar frekvensomriktare den totala effektfaktorn för en industrianläggning?
Standard AC-induktionsmotorer gör att effektfaktorn försämras avsevärt när de arbetar under deras nominella mekaniska belastning. När en elektronisk hastighetsdrivning är installerad, bibehåller diodlikriktarbryggan på ingångssidan en hög deplacementeffektfaktor, vanligtvis över nittiofem procent, över hela hastighets- och belastningsområdet. Denna höga prestanda skyddar industrianläggningar från de påföljder som är förknippade med drift med låg effektfaktor.
F4: Vad är den primära operativa skillnaden mellan en mjukstartare och en VFD?
En mjukstartare används uteslutande för att styra motorström och vridmoment under den inledande startfasen, vilket minskar mekanisk chock genom att gradvis öka spänningen innan den låses till standardnäthastighet. En frekvensomformare ger exakt samma mjukstartsförmåga men bibehåller full kontroll över motorhastigheten och vridmomentet under hela driftcykeln, vilket möjliggör kontinuerlig justering under produktionen.
