Varför rätvinkliga snäckväxellådor överträffar traditionella hastighetsreducerare för applikationer med högt vridmoment

1. Kärnarkitektur för industriella redskapsreducerare

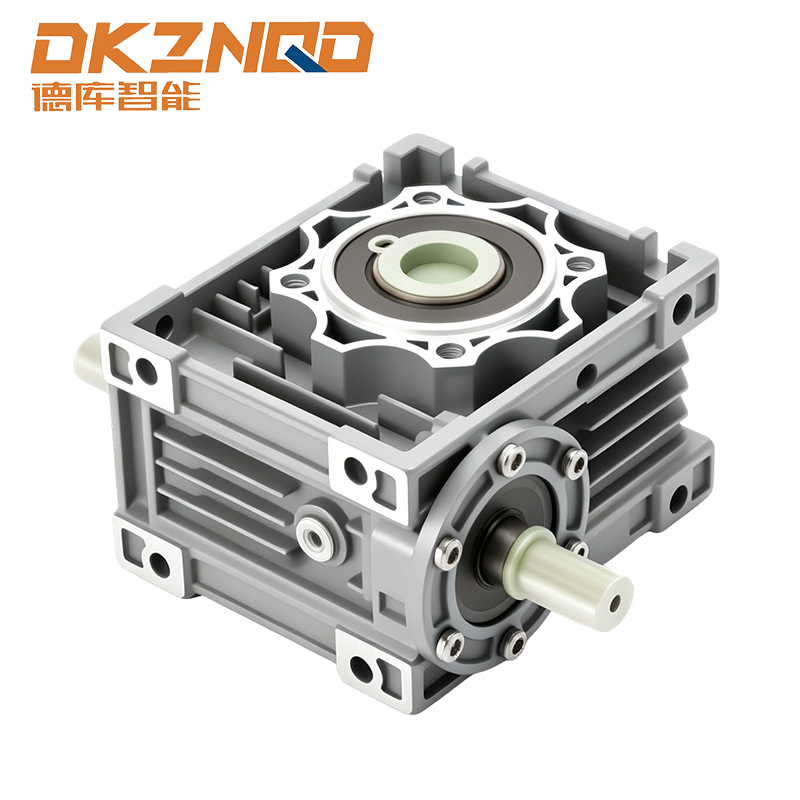

An industriell växelreducerare (eller reducerande växellåda ) är en mekanisk enhet som minskar den ingående axelns hastighet samtidigt som det utgående vridmomentet ökar proportionellt. I moderna drivlinor är rv snäckväxelreducerare familj representerar en specialiserad delmängd av rätvinklig snäckväxelreducerare konstruktioner där snäckaxeln korsar snäckhjulets axel i 90 grader. Denna konfiguration är oumbärlig när utrymmesbegränsningar förhindrar inline-montering av en växelreduktionsmotor .

Till skillnad från spiralformade eller planetariska enheter, maskbaserade industriella växelreducerare uppnå höga reduktionsförhållanden i ett enda steg - vanligtvis från 5:1 upp till 100:1. För extrema krav, ett dubbelsteg snäckväxelreducerande växellåda kan nå förhållanden som överstiger 3000:1. Den inneboende glidverkan mellan bronssnäckhjulet och härdat stålsnäcka genererar mer friktion än rullande växlar, vilket direkt påverkar värmehantering och smörjstrategi.

2. Högervinklad snäckreducerare: Kinematiska fördelar

Den definierande geometrin för a rätvinklig snäckväxelreducerare möjliggör en 90-graders kraftomdirigering utan koniska växlar. Denna kompakta layout är avgörande för automatiserade styrda fordon, transportörsystem och förpackningsmaskiner där hastighetsreducerare för elmotor måste passa inuti smala ramar. Nedan är en kommenterad SVG-representation av vridmomentflödet inuti en typisk hålaxel snäckväxelreducerare .

När du väljer en snäckväxelreducerande växellåda , den ihåliga axelvarianten eliminerar behovet av en separat utgående koppling, direkt montering på drivna maskinaxlar. Detta minskar trögheten och det axiella utrymmet med upp till 30 % jämfört med konstruktioner med solid axel, vilket gör hålaxel snäckväxelreducerare konfigurationer det föredragna valet för omrörare, skruvar och drivningar för skivspelare.

3. Prestandamått: Worm vs. Helical vs. Planetarisk Reducers

Tekniska beslut faller ofta i grop industriella växelreducerare med maskteknik mot spiralformade eller planetariska alternativ. Tabellen nedan sammanfattar viktiga differentiatorer över fyra kriterier som är avgörande för en växelreduktionsmotor används i kontinuerliga arbetscykler.

Lägg märke till att medan a snäckväxellåda med högt vridmoment offrar effektiviteten jämfört med spiralformade enheter, dess inneboende självlåsande egenskap (över vissa utväxlingar, vanligtvis >30:1) eliminerar behovet av externa bromsar vid lyft- och parkeringsapplikationer. A hastighetsreducerare för elmotor som kräver hållmoment utan strömförbrukning gör snäckkonstruktioner unikt lämpade för vinschar och bomlyft.

4. Dimensionering av tunga industrireducerare: Belastnings- och termiska faktorer

Kraftiga industriella reducerare måste väljas utifrån termisk klassificering, inte bara mekaniskt toppvridmoment. AGMA (American Gear Manufacturers Association) termisk effektklassificering definierar den maximala kontinuerliga ineffekten före smörjmedelsavbrott. Fältdata från materialhanteringsapplikationer visar att underdimensionering en reducerande växellåda med bara 15 % minskar livslängden med mer än 50 % på grund av accelererat slitage på bronssnäckhjulet.

4.1 Kritiska valparametrar för rätvinkliga snäckväxlar

• Servicefaktor: För transportörer med måttlig chock, använd 1,25; för krossar eller blandare, använd minst 1,75.
• Ingångshastighetsgräns: De flesta rv snäckväxelreducerare enheter accepterar 1400-1800 RPM, men över 2000 RPM kräver balanserade snäckaxlar och syntetiska smörjmedel.
• Monteringsriktning: Ihåliga axelenheter måste specificera fotmonterade, flänsmonterade eller vridmomentarmsreaktionsstänger.

I en monteringslinje för bilar eftermontering, ersätter konventionella parallellaxelreducerare med kompakta rätvinklig snäckväxelreducerares minskat drivlinans omslag med 42 % samtidigt som 88 % verkningsgrad bibehålls, enbart på grund av optimerade centrumavståndsförhållanden och forcerad oljecirkulation.

5. Smörjstrategier för långvariga snäckväxellådor

Glidfriktionen i en snäckväxelreducerande växellåda genererar betydande värme. Premium syntetiska polyglykol (PG) oljor överträffar mineraloljor med 10-15°C sänkning i konstant temperatur. För en tunga industriella reducerare applikation som körs 24/7, oljebytesintervallen sträcker sig från 4 000 timmar (mineral) till 12 000 timmar (syntetiskt). Tabellen nedan visar rekommenderade viskositetsgrader baserat på omgivningsförhållanden.

För hålaxel snäckväxelreducerare modeller med vertikal utgående orientering kan oljestänkssmörjning vara otillräcklig över 4" centrumavstånd; forcerad oljecirkulation eller fettsmörjning (med 50 % kortare eftersmörjningsintervall) blir obligatoriskt.

6. Matcha växelreduktionsmotorer till frekvensomriktare

När en växelreduktionsmotor kopplar en snäckreducerare med en elmotor, reducerar VFD-drift under 20 Hz intern kylning. Snäckhjulets glidhastighet sjunker proportionellt, vilket riskerar gränssmörjning. För applikationer som kräver ett brett hastighetsområde (t.ex. förpackningsindexering), välj därför en rätvinklig snäckväxelreducerare med extra kylflänsar och en separat motordriven fläkt. Fälttester visar att en hastighetsreducerare för elmotor körs på 15 Hz utan forcerad kylning förlorar 35 % av sin termiska kapacitet.

Om du använder en standard industriella växelreducerare paket med en IEC-motoradapter, se alltid till att ingångstätningen tål motorns maximala varvtal, inte bara det nominella varvtalet. Många rv snäckväxelreducerare fel härrör från överhettning av tätningsläppen orsakad av överhastighet under VFD-överspänningsförhållanden.

7. Höljeinspirerad prestanda: Snäckväxellåda med högt vridmoment i transportörsystem

En anläggning för tappning av drycker ersatte 30 % av sina spiralformade reducerare med snäckväxellåda med högt vridmoment enheter av samma ramstorlek. Under 18 månader registrerades följande data över 24 produktionslinjer:

• Den totala stilleståndstiden på grund av fel på växellådan minskade med 22 % (maskens självlåsning förhindrade stötbelastningar från bakåtkörning).
• Genomsnittligt utgående vridmoment ökade med 17 % vid samma motorströmstyrka på grund av optimerade snäckavledningsvinklar.
• Underhållskostnad per reducerande växellåda sjönk från $340/år till $210/år, främst på grund av längre oljelivslängd.

Detta visar att en väl specificerad snäckväxelreducerande växellåda kan överträffa traditionella konstruktioner både vad gäller tillförlitlighet och total ägandekostnad, särskilt där hög stötbelastning och begränsad åtkomst råder.

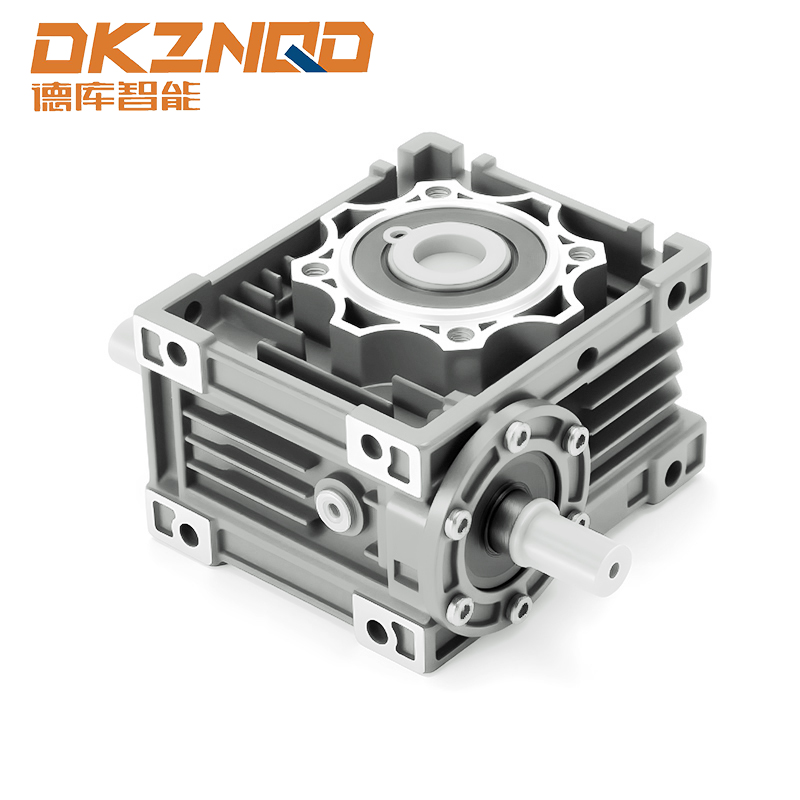

Tvärsnitt av en typisk RV-snäckväxelreducerare som framhäver gränssnittet mellan snäckor och bronshjul
